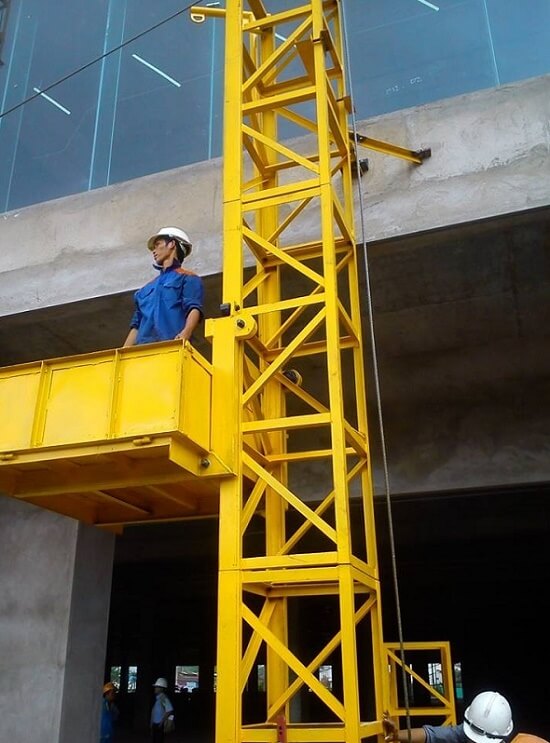

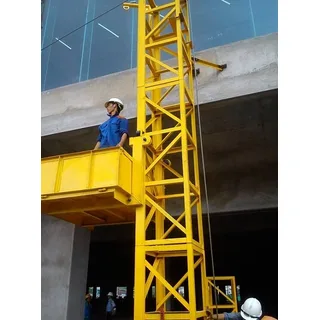

Vận thăng xây dựng 500kg

Máy vận thăng xây dựng được hình thành từ việc lắp ghép các bộ phận: Động cơ hộp số – Tang cáp – Ròng rọc – Bàn nâng khung trụ – Giằng chéo.

Máy có các thông số kích thước chủ yếu như sau:

            + Loại bệ tời                           :M1

            + Trọng tải nâng tối đa         :500Kg

            + Chiều cao nâng                   :H=30m

            + Tốc độ nâng hàng  : 23m/Phút

            + Trọng lượng máy               :

            + Động cơ điện                      :

                        – Công suất                  : N=5hp

                        – Điện áp                      : 380v/phút/50Hr

                        – Số vòng quay            :n=1440Vòng/phút

            + Hộp giảm tốc                       :

                        – Loại giảm tốc             : Đài Loan

                        – Tỉ số truyền                : i=60

            + Cáp thép :

                        – Đường kính dây cáp : d=14mm

            + Chiều dài dây cáp                : L=………m

            + Hệ thống thắng                   : Thắng điện từ ngay trong motor

            Trong trường hợp cáp bị đứt có 02 bộ thăng cơ, thắng trên bàn nâng ngay trên khung trượt.

            + Tang cuốn cáp                    : :

             – đường kính: D=350mm

            – Chiều dài : L=400mm

+ Hệ thống thắng điều khiển :

            – Tay điều khiển           : 1 Cái

            – Khởi động từ  : 02 Cái

            – Công tắc hành trình: 02 Cái

            – Hộp điều khiển           :01 Cái

            – Dây điện                    : L=…….m

+ Kích thước khung bệ:

+ Chốt dẫn động:

+ Buly dẫn động:
