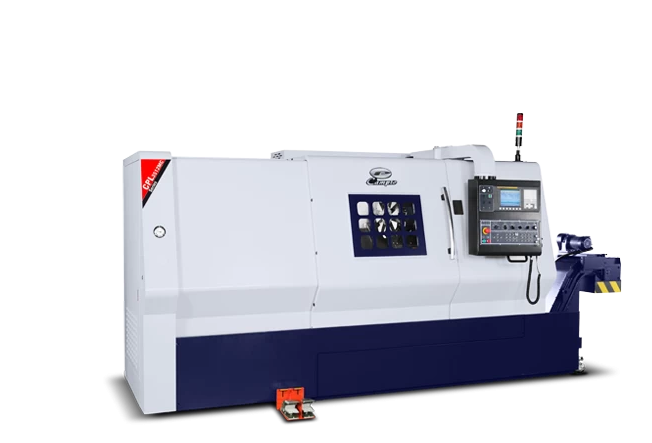

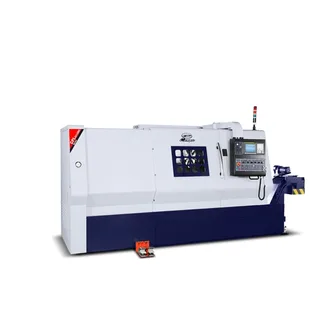

Trung tâm tiện và phay CNC CPL-3512MC

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số kỹ thuật máyMụcĐơn vịCPL-3512MCDung tíchtối đa.lung lay trên giườngmm(trong)700(27,5")tối đa.đu qua xe ngựamm(trong)500(19,6")tối đa.chiều dài quaymm(trong)955(37,5") LỰA CHỌN: 1.455 (57,2")tối đa.chiều dài phaymm(trong)940(37") LỰA CHỌN: 1

Thông số kỹ thuật máy

Mục	Đơn vị	CPL-3512MC
Dung tích
tối đa.lung lay trên giường	mm(trong)	700(27,5")
tối đa.đu qua xe ngựa	mm(trong)	500(19,6")
tối đa.chiều dài quay	mm(trong)	955(37,5") LỰA CHỌN: 1.455 (57,2")
tối đa.chiều dài phay	mm(trong)	940(37") LỰA CHỌN: 1.440 (56,6")
tối đa.đường kính quay	mm(trong)	300(11,8")
trục X
Du lịch	mm(trong)	240 + 25(9,4" + 0,98")
du lịch nhanh chóng	m(tính bằng)/ phút.	24(944,8)
Trục Z
Du lịch	mm(trong)	960(37,7") LỰA CHỌN: 1.460 (57,4")
du lịch nhanh chóng	m(tính bằng)/ phút.	24(944,8) LỰA CHỌN: 20 (787,4)
Con quay
mũi trục chính	kiểu	A2-11
Mâm cặp thủy lực(OPT)	inch	12"(15")
Lỗ thông qua ống rút	mm(trong)	Ø117,5(Ø4,6")
Đường kính ổ đỡ trục chính	mm(trong)	Ø170(Ø6.6")
tốc độ trục chính	vòng/phút	2.000
động cơ trục chính	kW(mã lực)	15/18.5(25HP)
Lập chỉ mục của trục C	bằng cấp	0,001°
tháp pháo
loại tháp pháo	kiểu	12-servo
hệ thống tháp pháo	mm	VDI-50
Thời gian thay đổi công cụ	giây	0,2
động cơ Sevo	kW	5,5 / 7,5
tối đa.tốc độ công cụ	vòng/phút	4.000
ụ
đường kính bút lông	mm(trong)	Ø100(Ø3,9")
du lịch bút lông	mm(trong)	120(4,7")
bút lông côn	kiểu	MT-#5
Khác
Sơ đồ mặt bằng (có băng chuyền phoi)	mm(trong)	4.545 x 2.160(178" x 85") LỰA CHỌN: 5.210 x 2.160 (205" x 85")
trọng lượng máy	kg(lb)	6.500(14.330) LỰA CHỌN: 7.300 (16.093)
Dung tích bình làm mát	L(cô gái)	250(66)
Công suất điện	KVA	30
