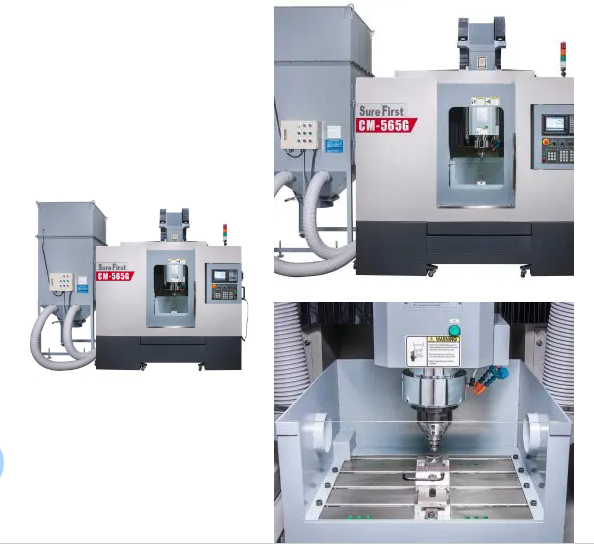

Trung tâm gia công GRAPHITE CNC CM 565G

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

BẢNG THÔNG SỐ KỸ THUẬTThông SốĐơn vị565GCôn trục chínhISO. 30Kiểu truyền độngTrực tiếpTốc độ trục chínhvòng/phút30,000(std)/42,000(opt. )Kích thước bànmm700 x 600Kích thước rãnh chữ Tmm30x12x18Kích thước phôi lớn nhấtmm1,000 x 600Khối lượng phôi lớn

BẢNG THÔNG SỐ KỸ THUẬT

Thông Số	Đơn vị	565G
Côn trục chính		ISO. 30
Kiểu truyền động		Trực tiếp
Tốc độ trục chính	vòng/phút	30,000(std)/42,000(opt. )
Kích thước bàn	mm	700 x 600
Kích thước rãnh chữ T	mm	30x12x18
Kích thước phôi lớn nhất	mm	1,000 x 600
Khối lượng phôi lớn nhất	kg	800
Trục X	mm	500
Trục Y	mm	600
Trục Z	mm	500
Khoảng cách từ lỗ côn trục chính tới mặt bàn	mm	150~650
Khoảng cách từ tâm trục chính đến ray trên cột	mm	680
Tốc độ chạy bàn	m/phút	X, Y, Z: 32
Tốc độ chạy dao ở chế độ làm việc	m/phút	X, Y, Z:1~10
Loại côn		ISO. 30
Chiều dài dao lớn nhất	mm	20
Khối lượng dao lớn nhất	kg	1
Kiểu thay dao		Đài Xoay
Trục chính (Cont. /30min. )	kw(Hp)	5. 5/7. 5 (7. 5/10)
Trục X/Y/Z	kw	2/2/2
Hệ thống bôi trơn	kw(Hp)	0.025
Làm mát vùng gia công	kw(Hp)	0.46
Chiều cao máy	mm	3, 100
Không gian máy	mm	2,300 x 2,115
Khối lượng máy	kg	7,000
Bộ điều khiển		Mitsubishi/ Fanuc/PC-based/Siemens
