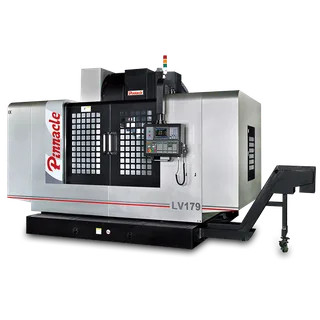

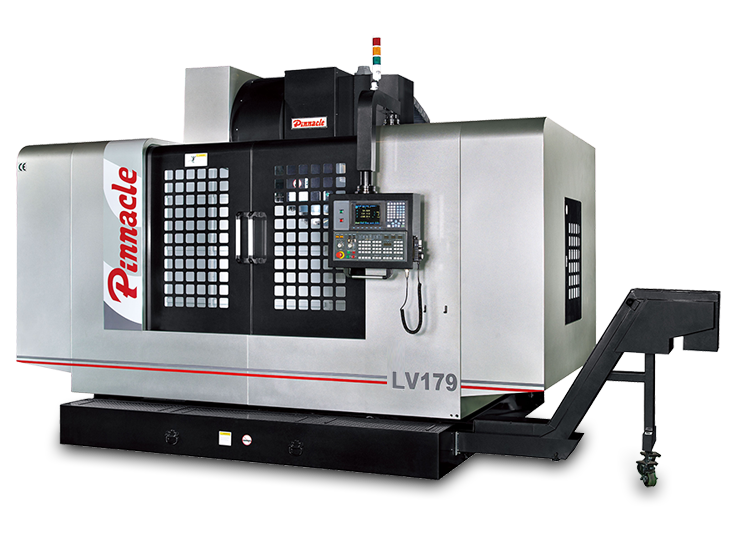

Trung tâm gia công đứng Pinnacle LV179
- Bảo hành
- 12 tháng
Liên hệ
Giá tốt nhất theo thời điểm — đặt hàng, gọi hoặc chat để được báo giá.
Tình trạng:
Còn hàng
Chỉ còn sản phẩm
Sản phẩm đang còn hàng — tạm thời chưa nhận đặt hàng.
Xem chi nhánh có hàng
Khu vực này chưa có chi nhánh còn hàng — chọn khu vực khác hoặc đặt hàng online.
Thông số kỹ thuật
| Bảo hành | 12 tháng |
|---|
Đặc điểm nổi bật
NGƯỜI MẪULV159LV179LV209BÀNKÍCH THƯỚC BẢNG (mm)1700 x 85a01900 x 8502200 x 850PHẠM VI DU LỊCH (X/Y/Z mm)1500/900/8501700/900/x8502000/900/x850TỐI ĐATẢI TRỌNG BẢNG (kg)200025003000MŨI TRỤC ĐẾN MẶT BÀN (mm)100 ~ 950100 ~ 950100 ~ 950T-SLOT (Rộng x
Nội dung chính
| NGƯỜI MẪU | LV159 | LV179 | LV209 | |||
|---|---|---|---|---|---|---|
| BÀN | ||||||
| KÍCH THƯỚC BẢNG (mm) | 1700 x 85a0 | 1900 x 850 | 2200 x 850 | |||
| PHẠM VI DU LỊCH (X/Y/Z mm) | 1500/900/850 | 1700/900/x850 | 2000/900/x850 | |||
| TỐI ĐATẢI TRỌNG BẢNG (kg) | 2000 | 2500 | 3000 | |||
| MŨI TRỤC ĐẾN MẶT BÀN (mm) | 100 ~ 950 | 100 ~ 950 | 100 ~ 950 | |||
| T-SLOT (Rộng x Khoảng cách x Số mm) | 18 x 150 x 5 | 18 x 150 x 5 | 18 x 150 x 5 | |||
| CON QUAY | ||||||
| CÔNG CỤ SHANK & PULL STUD | ISO40 | ISO50 | ||||
| ĐƯỜNG KÍNH TRONG TRỤC (mm) | Ø70 | Ø100 | ||||
| TÂM TRỤC ĐẾN CỘT (mm) | 950 | 950 | ||||
| TỐC ĐỘ TRỤC (vòng/phút) Dây đai | 40 ~ 8000(10000/12000) | 40 ~ 6000(8000) | ||||
| TỐC ĐỘ TRỤC (vòng/phút) Bánh răng | L40~2000,H2001~8000 | L40~1500,H1501~6000 | ||||
| Tốc độ trục chính (rpm) Truyền động trực tiếp | 10000/12000/15000 | 10000 | ||||
| LỰC RÚT THANH (kgf) | 950 | 2000 | ||||
| ĐỘNG CƠ CHÍNH (con/30min kw) | 15/11 | 15/18,5 | ||||
| TỶ LỆ THỨC ĂN | ||||||
| TỐC ĐỘ NẠP NHANH (X/Y/Z m/phút) | 24 / 24 / 16 | 24 / 24 / 16 | 18 / 18 / 16 | |||
| TỶ LỆ NẠP (X/Y/Z mm/phút) | 10000 | 10000 | 10000 | |||
| ĐỘNG CƠ SERVO TRỤC | ||||||
| MITSUBISHI (KW) | HF703 (7.0) | HF703 (7.0) | HF703 (7.0) | |||
| FANUC (Kw) | α22/3000i (4.0) | α30/4000i (7.0) | α30/4000i (7.0) | |||
| SIEMENS (Kw) | 1FK7105 (8.2) | 1FK7105 (8.2) | 1FK7105 (8.2) | |||
| FAGOR (Kw) | FXM 75.20A (7.0) | FXM 75.20A (7.0) | FXM 75.20A (7.0) | |||
| HEIDENHAIN (Kw) | QSY190C (7.2) | QSY190C (7.2) | QSY190C (9.6) | |||
| CÔNG CỤ TỰ ĐỘNG THAY ĐỔI | ||||||
| LOẠI MAG | ĐĨA | ĐĨA / CHUỖI | ||||
| LOẠI CAM | DAUL CÁNH TAY | DAUL CÁNH TAY | ||||
| CHỌN CÔNG CỤ (Hai hướng) | NGẪU NHIÊN | NGẪU NHIÊN | ||||
| KHẢ NĂNG BẢO QUẢN CÔNG CỤ (chiếc) | 24 | 24 / 32 | ||||
| TỐI ĐAĐƯỜNG KÍNH DỤNG CỤ (mm) | Ø90 | Ø105 / Ø127 / Ø127 | ||||
| TỐI ĐACÔNG CỤ CHIỀU DÀI, TRỌNG LƯỢNG | 250mm, 8kg | 350mm, 15kg | ||||
| ĐIỀU KHOẢN KHÁC | ||||||
| YÊU CẦU KHÔNG KHÍ (Kg/cm²) | 6 | 6 | 6 | |||
| VÔN | 220V, 3Ph,50/60Hz | 220V, 3Ph,50/60Hz | 220V, 3Ph,50/60Hz | |||
| YÊU CẦU CÔNG SUẤT (KVA) | 40 | 40 | 40 | |||
| DUNG TÍCH KÍCH THƯỚC LÀM MÁT (L) | 700 | 700 | 700 | |||
| TRỌNG LƯỢNG MÁY (Kgs) | 14000 | 15000 | 16000 | |||
| CHIỀU CAO MÁY (mm) | 3200 | 3200 | 3200 | |||
| DIỆN TÍCH SÀN (LxW mm) | 4050 x 2900 | 4450 x 2900 | 5000 x 2900 |
|||
