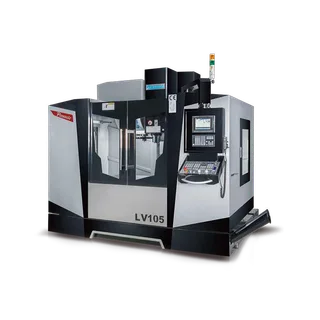

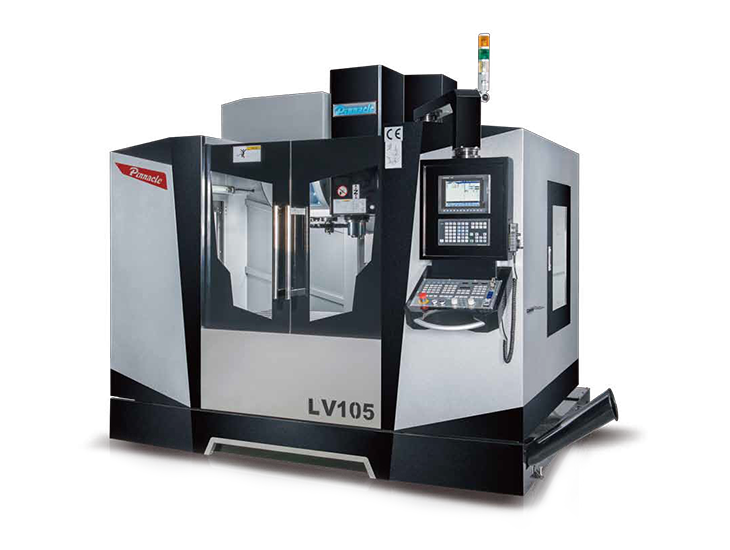

Trung tâm gia công đứng Pinnacle LV105
- Bảo hành
- 12 tháng
Liên hệ
Giá tốt nhất theo thời điểm — đặt hàng, gọi hoặc chat để được báo giá.
Tình trạng:
Còn hàng
Chỉ còn sản phẩm
Sản phẩm đang còn hàng — tạm thời chưa nhận đặt hàng.
Xem chi nhánh có hàng
Khu vực này chưa có chi nhánh còn hàng — chọn khu vực khác hoặc đặt hàng online.
Thông số kỹ thuật
| Bảo hành | 12 tháng |
|---|
Đặc điểm nổi bật
NGƯỜI MẪULV85LV105BÀNKích thước bảng (mm)1000 x 5101200 x 510Phạm vi hành trình (X x Y x Z mm)850 x 560 x 5601020 x 560 x 560tối đa.Tải trọng bàn (kg)600600Mũi trục chính đến bề mặt bàn (mm)100 ~ 660100 ~ 660Khe chữ T (Rộng x Khoảng cách x Số mm)18 x
Nội dung chính
| NGƯỜI MẪU | LV85 | LV105 |
|---|---|---|
| BÀN | ||
| Kích thước bảng (mm) | 1000 x 510 | 1200 x 510 |
| Phạm vi hành trình (X x Y x Z mm) | 850 x 560 x 560 | 1020 x 560 x 560 |
| tối đa.Tải trọng bàn (kg) | 600 | 600 |
| Mũi trục chính đến bề mặt bàn (mm) | 100 ~ 660 | 100 ~ 660 |
| Khe chữ T (Rộng x Khoảng cách x Số mm) | 18 x 100 x 5 | 18 x 100 x 5 |
| CON QUAY | ||
| Tool Shank & Pull Stud | ISO40 | ISO40 |
| Đường kính trong trục chính (mm) | Ø60 | Ø60 |
| Trung tâm trục chính đến cột (mm) | 620 | 620 |
| Tốc độ trục chính (vòng/phút) Dây đai | 60 ~ 8000(10000/12000) | 60 ~ 8000(10000/12000) |
| Tốc độ trục chính (vòng/phút) Bánh răng | L40~2000, H2001~8000 | L40~2000, H2001~8000 |
| Tốc độ trục chính (rpm) Truyền động trực tiếp | 10000/12000/15000 | 10000/12000/15000 |
| Vẽ thanh lực lượng (kgf) | 700 | 700 |
| Động cơ chính (con/30 phút Kw) | 5,5 / 7,5 | 7,5 / 11 |
| TỶ LỆ THỨC ĂN | ||
| Tốc độ nạp nhanh (X/Y/Z m/phút) | 36/36/24 | 36/36/24 |
| Tốc độ nạp (X/Y/Z/ mm/phút) | 10000 | 10000 |
| ĐỘNG CƠ PHỤC VỤ TRỤC | ||
| Mitsubishi X/Y/Z (Kw) | HF354 3.5 | HF354 3.5 |
| Quạt (Kw) | β22/3000is 3.0 (α12i/3000i 3.0) | β22/3000is 3.0 (α12i/3000i 3.0) |
| Siemens (KW) | 1FK7063 2.9 | 1FK7063 2.9 |
| Fagor (Kw) | FKM64.30A | FKM64.30A |
| Heidenhain (Kw) | QSY155B (2.47) | QSY155B (2.47) |
| CÔNG CỤ TỰ ĐỘNG THAY ĐỔI | ||
| Loại ATC | ĐĨA | ĐĨA |
| Loại cam | DAUL CÁNH TAY | DAUL CÁNH TAY |
| Lựa chọn công cụ (Hai hướng) | NGẪU NHIÊN | NGẪU NHIÊN |
| Dung lượng lưu trữ công cụ (PC) | 24 | 24 |
| tối đa.Đường kính dụng cụ (mm) | Ø90 | Ø90 |
| tối đa.Chiều dài dụng cụ (mm), Trọng lượng (kg) | 250 | 250 |
| ĐIỀU KHOẢN KHÁC | ||
| Yêu cầu về không khí (Kg/cm²) | 6 | 6 |
| Vôn | 220 | 220 |
| Yêu cầu năng lượng (KVA) | 20 | 25 |
| Dung tích bình làm mát (L) | 200 | 200 |
| Trọng lượng máy (Kgs) | 5500 | 5700 |
| Chiều cao máy (mm) | 2750 | 2750 |
| Diện tích sàn (L x W mm) | 2600 x 2230 | 2820 x 2230 |
| Kích thước đóng gói (L x W x H mm) | 2900 x 2230 x 2450 | 2900 x 2230 x 2450 |
