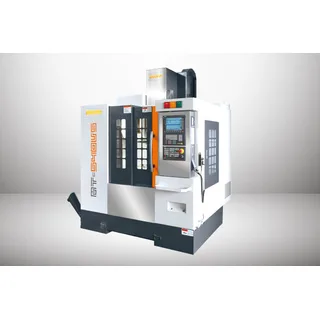

Trung tâm gia công đứng Mytech MT-440 VS

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

THÔNG SỐ KỸ THUẬTNgười mẫuMT-440 VMT-440 VSBànKích cỡmm550 x 450550 x 450Khe chữ T (rộng x số x khoảng cách)mm x T18 x 5 x 9018 x 5 x 90tải bảng tối đakg200200Du lịchtrục X, Y, Zmm450 x 400 x 400450 x 400 x 400Mặt bàn đến mũi trục chínhmm120-520120

THÔNG SỐ KỸ THUẬT

Người mẫu			MT-440 V	MT-440 VS
Bàn	Kích cỡ	mm	550 x 450	550 x 450
	Khe chữ T (rộng x số x khoảng cách)	mm x T	18 x 5 x 90	18 x 5 x 90
	tải bảng tối đa	kg	200	200
Du lịch	trục X, Y, Z	mm	450 x 400 x 400	450 x 400 x 400
	Mặt bàn đến mũi trục chính	mm	120-520	120-520
	Khoảng cách giữa tâm trục chính và bề mặt cột	mm	490	490
	Loại thanh dẫn tuyến tính Trục X, Y, Z	mm	25/25/30	25/25/30
	Vít bi trục X / Y / Z		28 / 28 / 32	28 / 28 / 32
Con quay	Giá đỡ trục chính		THẮT LƯNG	TRỰC TIẾP
	côn		BT40	BT40
	Đường kính	mm	∅60	∅60
	tốc độ trục chính	vòng/phút	10000	10000
Cho ăn	Ba lưỡi rìu		Đường dẫn tuyến tính kiểu con lăn	Đường dẫn tuyến tính kiểu con lăn
	Tốc độ tiến dao cắt X / Y / Z (G01)	mét/phút	10 / 10 / 10	10 / 10 / 10
	Tốc độ tiến dao nhanh X / Y / Z (G0)	mét/phút	48/48/48	48/48/48
ATC	Kiểu		CÁNH TAY	CÁNH TAY
	tối đa.công cụ Dia	mm	∅75 / ∅150	∅75 / ∅150
	tối đa.chiều dài dụng cụ	mm	200	200
	tối đa.trọng lượng dụng cụ	kg	7	7
	Loại công cụ		BT40	BT40
	Công suất tạp chí công cụ	t	20	20
động cơ	Trục chính (Tiếp theo /30 phút)	kw	5,5 / 7,5	5,5 / 7,5
	X / Y / Z -Trục	kw	1.5/1.5/3.0 (Mitsubishi) 1.4/1.4/3.0 (FANUC)	1.5/1.5/3.0 (Mitsubishi) 1.4/1.4/3.0 (FANUC)
	bơm nước làm mát	kw	0,75	0,75
	động cơ ATC	w	350	350
	Máy điều hòa	w	500	500
	Bộ làm mát dầu trục chính	w	600	600
	Động cơ xả chip	w	1290	1290
Khác	Không gian máy (L x W)	mm	1700 x 1860	1700x1860
	bảo vệ giật gân		Bảo vệ giật gân hoàn toàn đóng	Bảo vệ giật gân hoàn toàn đóng
	Dung tích bình làm mát	L	220	220
	Khối lượng tịnh	kg	3400	3400
	Tổng điện năng tiêu thụ	kw	15	15
