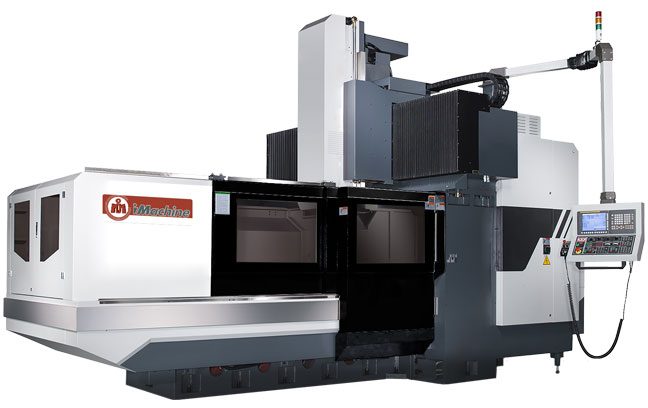

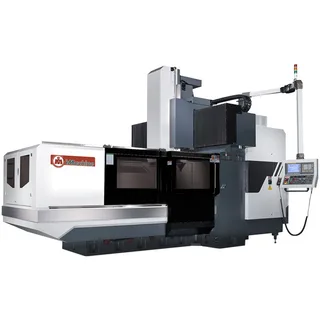

Trung tâm gia công cột đôi SF-2616/23

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Dòng SFSF-2116/23SF-2616/23SF-3116/23SF-4116/23trục X (mm)2.1002.6003.1004.100trục Y (mm)1.600 / 2.300trục Z (mm)đường hộp800 /1,020 (Tùy chọn)tuyến tính800 / 1.000(Tùy chọn, không khả dụng cho SF-xx23)Kích thước (mm)2.000x1.5002.500x1.5003.000x1

Dòng SF				SF-2116/23	SF-2616/23	SF-3116/23	SF-4116/23
trục X (mm)				2.100	2.600	3.100	4.100
trục Y (mm)				1.600 / 2.300
trục Z (mm)	đường hộp			800 /1,020 (Tùy chọn)
trục Z (mm)	tuyến tính			800 / 1.000(Tùy chọn, không khả dụng cho SF-xx23)
Kích thước (mm)				2.000x1.500	2.500x1.500	3.000x1.500	4.000x1.500
tối đa.tải trọng bàn (kg)				8.000	9.000	10.000	12.000
Động cơ trục chính (tiếp tục/30 phút định mức) (kw)				18,5/22 (Tùy chọn 22/26)
Tốc độ trục chính (rpm)	đường hộp		bánh răng 2 bước	6.000/4.000 (Tùy chọn)
	đường hộp		loại thắt lưng	8.000(Tối ưu)/ 10.000(Tối ưu)
	tuyến tính		điều khiển trực tiếp	10.000(Tùy chọn)/ 12.000(Tùy chọn)
	tuyến tính		Được xây dựng trong	-
côn trục chính				ISO50
Tốc độ nạp cắt (mm/min)				1-10.000
Tốc độ di chuyển nhanh (m/phút)				X：24, Y：24/20, Z：15			X：18, Y：20/24, Z：15
Độ chính xác định vị (mm)		Tham khảo JIS B6333		±0,005/300, ±0,010/Toàn bộ hành trình
Độ lặp lại (mm)		Tham khảo JIS B6333		±0,003
công suất ATC		Thay đổi công cụ loại dọc (chiếc)		32/40 (Tùy chọn) (Không khả dụng cho SF-xx23)
		Thay đổi công cụ dọc loại đứng		32 (Tùy chọn) / 40 (Tùy chọn) (Không khả dụng cho SF-xx16)
		Thay đổi công cụ dọc-ngang loại đứng		32(Tối ưu hóa) / 40(Tối ưu hóa) / 60(Tối ưu hóa) (Không khả dụng cho SF-xx16)
Tổng trọng lượng máy (kg)				23.500 / 26.000	25.500 / 28.000	28.000 / 30.000	31.500 / 34.000
