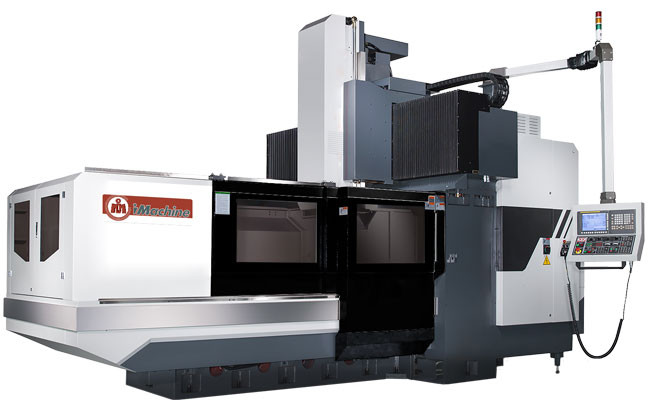

Trung tâm gia công cột đôi SF-2120/27

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Dòng SFSF-2120/27SF-2620/27SF-3120/27SF-4120/27trục X (mm)2.1002.6003.1004.100trục Y (mm)2.000 / 2.700trục Z (mm)đường hộp800 /1,020 (Tùy chọn)tuyến tính800 /1,000(Tùy chọn, không khả dụng cho SF-xx23)Kích thước (mm)2.000x1.8002.500x1.8003.000x1.8004

Dòng SF				SF-2120/27	SF-2620/27	SF-3120/27	SF-4120/27
trục X (mm)				2.100	2.600	3.100	4.100
trục Y (mm)				2.000 / 2.700
trục Z (mm)	đường hộp			800 /1,020 (Tùy chọn)
trục Z (mm)	tuyến tính			800 /1,000(Tùy chọn, không khả dụng cho SF-xx23)
Kích thước (mm)				2.000x1.800	2.500x1.800	3.000x1.800	4.000x1.800
tối đa.tải trọng bàn (kg)				8.000	9.000	10.000	12.000
Động cơ trục chính (tiếp tục/30 phút định mức) (kw)				18,5/22 (Tùy chọn 22/26)
Tốc độ trục chính (rpm)	đường hộp		bánh răng 2 bước	6.000/4.000 (Tùy chọn)
	đường hộp		loại thắt lưng	8.000(Tối ưu)/ 10.000(Tối ưu)
	tuyến tính		điều khiển trực tiếp	10.000(Tùy chọn)/ 12.000(Tùy chọn)
	tuyến tính		Được xây dựng trong	-
côn trục chính				ISO50
Tốc độ nạp cắt (mm/min)				1-10.000
Tốc độ di chuyển nhanh (m/phút)				X：24, Y：24/20, Z：15			X：18, Y：20/24, Z：15
Độ chính xác định vị (mm)		Tham khảo JIS B6333		±0,005/300, ±0,010/Toàn bộ hành trình
Độ lặp lại (mm)		Tham khảo JIS B6333		±0,003
công suất ATC		Thay đổi công cụ loại dọc (chiếc)		32/40 (Tùy chọn) (Không khả dụng cho SF-xx27)
		Thay đổi công cụ dọc loại đứng		32 (Tùy chọn) / 40(Tùy chọn) (Không khả dụng cho SF-xx20)
		Thay đổi công cụ dọc-ngang loại đứng		32(Tối ưu hóa) / 40(Tối ưu hóa) / 60(Tối ưu hóa) (Không khả dụng cho SF-xx20)
Tổng trọng lượng máy (kg)				24.500/ 27.500	26.500 / 29.500	29.500 / 32.000	33.500 /36.000
