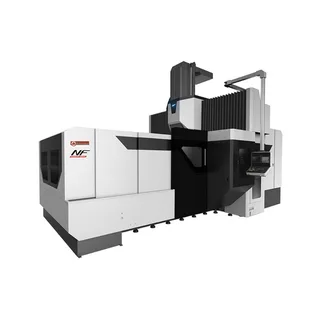

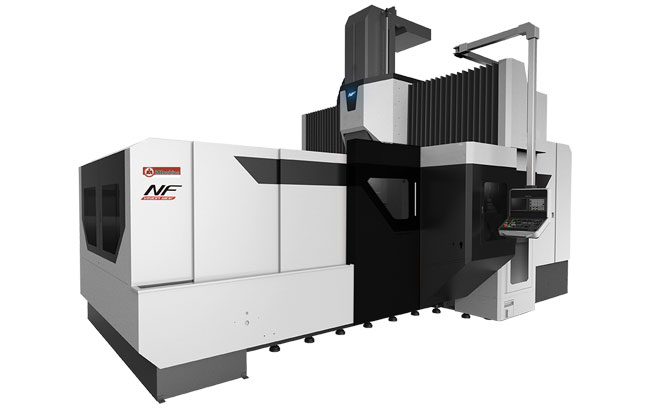

Trung tâm gia công cột đôi NF -2223

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Đặc điểm kỹ thuật sản phẩmDòng NFNF -2223NF- 3223/ 30NF- 4223/ 30trục X (mm)2.2003.2004.200trục Y (mm)2.300/3.000trục Z (mm) đườnghộp920/1,020(Tùy chọn)tuyến tính1.000(Tối ưu)/1.200(Tối ưu)/1.400(Tối ưu)Kích thước bảng (mm)2.000 × 2.0503.000 × 2.0504

Đặc điểm kỹ thuật sản phẩm

Dòng NF			NF -2223	NF- 3223/ 30	NF- 4223/ 30
trục X (mm)			2.200	3.200	4.200
trục Y (mm)			2.300/3.000
trục Z (mm)	đườnghộp		920/1,020(Tùy chọn)
trục Z (mm)	tuyến tính		1.000(Tối ưu)/1.200(Tối ưu)/1.400(Tối ưu)
Kích thước bảng (mm)			2.000 × 2.050	3.000 × 2.050	4.000 × 2.050
tối đa.tải trọng bàn (kg)			9.000	13.000	16.000
Động cơ trục chính (liên tục/ định mức 30 phút) (kw)			18,5/22(22/26Lựa chọn)(30/37Lựa chọn)
Tốc độ trục chính (rpm)	đường hộp	bánh răng 2 bước	4.500/6.000(Tùy chọn)
	đường hộp	truyền động bằngdây đai	8.000/10.000(Tùy chọn)
	tuyến tính	bánh răng 2 bước	22/26kW: 4.000/6.000(Tùy chọn) ; 30/37kW: 3000(Tùy chọn)/5500(Tùy chọn)
	tuyến tính	Đai lái xe	10.000(Tùy chọn)
côn trục chính			ISO50
Tốc độ nạp cắt (mm/ min)			1-10.000
Tốc độ di chuyển nhanh (m/ phút)			X:24	X:24	x:18
			Y:20	Y:20/15	Y:20/15
			z:15	z:15	z:15
Độ chính xác định vị (mm)	Tham khảo JIS B6333		±0,005/300, 0,015/Toàn bộ hành trình
Độ lặp lại (mm)	Tham khảo JIS B6333		±0,003
Dung lượng lưu trữ công cụ (chiếc)	Thay đổi công cụ loại dọc		40/60(Tùy chọn)
	Chang công cụ đứng loại sàn		40(Tối ưu)/60(Tối ưu)
	Thay đổi công cụ dọc-ngang loại đứng		32 (Tùy chọn) / 40 (Tùy chọn) / 60 (Tùy chọn)
Tổng trọng lượng máy (kg)			32.000	37.100/ 38.600	43.400/ 45.400
