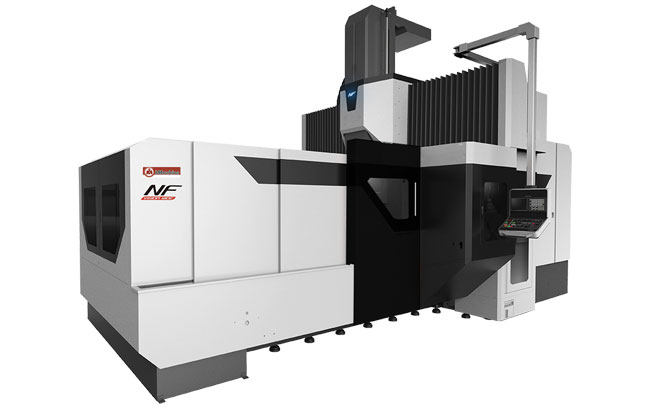

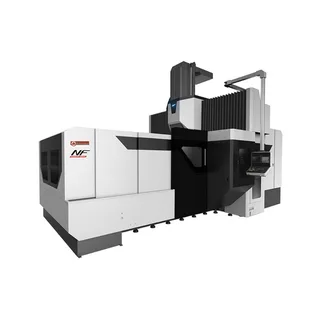

Trung tâm gia công cột đôi NF- 10226/ 33

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Dòng NFNF- 6226/ 33NF- 8226/ 33NF- 10226/ 33trục X (mm)6.2008.20010.200trục Y (mm)2.600/3.300trục Z (mm) đườnghộp920 /1,020(Tùy chọn)tuyến tính1.000(Tối ưu)/1.200(Tối ưu)/1.400(Tối ưu)Kích thước bảng (mm)6.000 × 2.4508.000 × 2.45010.000 × 2.450tối đa

Dòng NF			NF- 6226/ 33	NF- 8226/ 33	NF- 10226/ 33
trục X (mm)			6.200	8.200	10.200
trục Y (mm)			2.600/3.300
trục Z (mm)	đườnghộp		920 /1,020(Tùy chọn)
trục Z (mm)	tuyến tính		1.000(Tối ưu)/1.200(Tối ưu)/1.400(Tối ưu)
Kích thước bảng (mm)			6.000 × 2.450	8.000 × 2.450	10.000 × 2.450
tối đa.tải trọng bàn (kg)			22.000	24.000	26.000
Động cơ trục chính (liên tục/ định mức 30 phút) (kw)			18,5/22(22/26Lựa chọn)(30/37Lựa chọn)
Tốc độ trục chính (rpm)	đường hộp	bánh răng 2 bước	4.500/6.000(Tùy chọn)
	đường hộp	truyền động bằngdây đai	8.000/10.000(Tùy chọn)
	tuyến tính	bánh răng 2 bước	22/26kW: 4.000/6.000(Tùy chọn) ; 30/37kW: 3000(Tùy chọn)/5500(Tùy chọn)
	tuyến tính	Đai lái xe	10.000(Tùy chọn)
côn trục chính			ISO50
Tốc độ nạp cắt (mm/ min)			1-10.000
Tốc độ di chuyển nhanh (m/ phút)			x:10	X:8	X:8
			Y:20	Y:20/15	Y:20/15
			z:15	z:15	z:15
Độ chính xác định vị (mm)	Tham khảo JIS B6333		±0,005/300, 0,015/Toàn bộ hành trình
Độ lặp lại (mm)	Tham khảo JIS B6333		±0,003
Dung lượng lưu trữ công cụ (chiếc)	Thay đổi công cụ loại dọc		40/60(Tùy chọn)
	Chang công cụ đứng loại sàn		40(Tối ưu)/60(Tối ưu)
	Thay đổi công cụ dọc-ngang loại đứng		32 (Tùy chọn) / 40 (Tùy chọn) / 60 (Tùy chọn)
Tổng trọng lượng máy (kg)			56.000/ 58.900	66.000/ 69.900	75.000/ 79.900
