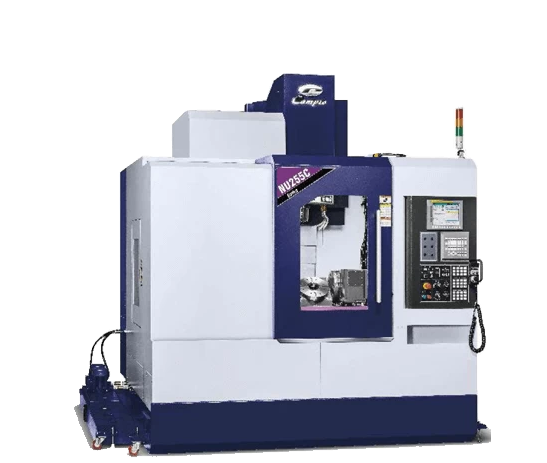

Trung tâm gia công 5 trục NU 255C

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số kỹ thuật máyMụcĐơn vịNU 255CDu lịchHành trình trục Xmm(trong)400(15,7")Hành trình trục Ymm(trong)520(20,4")Hành trình trục Zmm(trong)450(17,7")Phạm vi xoay trụcđộ.+30°~-120°Phạm vi quay trục Cđộ.360°Mũi trục chính với mặt bànmm(trong)40~490

Thông số kỹ thuật máy

Mục	Đơn vị	NU 255C
Du lịch
Hành trình trục X	mm(trong)	400(15,7")
Hành trình trục Y	mm(trong)	520(20,4")
Hành trình trục Z	mm(trong)	450(17,7")
Phạm vi xoay trục	độ.	+30°~-120°
Phạm vi quay trục C	độ.	360°
Mũi trục chính với mặt bàn	mm(trong)	40~490(1,5" ~ 19,2")
Bàn
Kích thước bảng	mm(trong)	Ø255(Ø10")
tối đa.tải trọng (V/H)	kg(lb)	100/70(220/154)
Con quay
động cơ trục chính	kW	15/11(20HP)
tốc độ trục chính	vòng/phút	10.000
chuôi dụng cụ	kiểu	BBT-40
Công cụ thay đổi tự động
Số dụng cụ(OPT)	con số	24(30)
tối đa.trọng lượng dụng cụ	kg(lb)	7(15)
tối đa.chiều dài dụng cụ	mm(trong)	250(9,8")
tối đa.đường kính dụng cụ	mm(trong)	Ø80(Ø3.1")
tối đa.đường kính dao (Rỗng liền kề)	mm(trong)	Ø150(Ø5.9")
Tỷ lệ thức ăn
Tốc độ tiến dao nhanh (X / Y / Z)	m(tính bằng)/ phút.	30 / 30 / 30(1.181,1 / 1.181,1 / 1.181,1)
Tốc độ tiến dao nhanh (A/C)	vòng/phút	22,2 / 33,3
Khác
Sơ đồ tầng (W × D)	mm(trong)	2.950 × 2.260(116" x 88")
trọng lượng máy	kg(lb)	5.600(12.345)
tối đa.máy cao	mm(trong)	2.900(114")
Công suất điện	KVA	30
