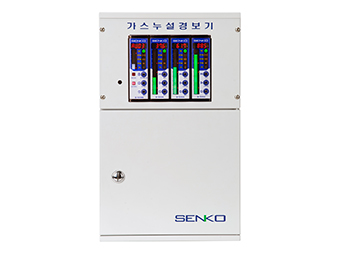

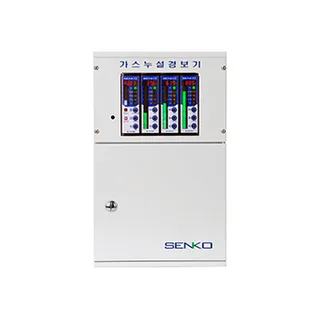

THIẾT BỊ THU TÍN HIỆU RÒ RỈ SI-100IM

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

THIẾT BỊ THU TÍN HIỆU RÒ RỈ SI-100I-M bao gồm một đơn vị Báo động chính và các đơn vị hiển thị Báo động? Từ một thiết bị chính, thiết bị hiển thị cảnh báo có thể được xây dựng từ 1 đến 10 đơn vị.SI-100I-M được thiết kế theo loại DIN, do đó thiết bị

THIẾT BỊ THU TÍN HIỆU RÒ RỈ SI-100I-M bao gồm một đơn vị Báo động chính và các đơn vị hiển thị Báo động? Từ một thiết bị chính, thiết bị hiển thị cảnh báo có thể được xây dựng từ 1 đến 10 đơn vị.SI-100I-M được thiết kế theo loại DIN, do đó thiết bị có thể được sản xuất trong loại bảng treo tường, loại Độc lập hoặc Giá đỡ 19 " gõ theo sở thích của người dùng.

Các tính năng :

. Thiết kế tinh xảo và cấu trúc đơn giản
. Màn hình kỹ thuật số 4D FND
. 40 Biểu đồ thanh LED (hiển thị đơn vị%, PPM, LEL)
. Biểu tượng báo lỗi, 1, 2, 3
. 40 Hiển thị biểu đồ LED mũi tên đỏ (◁)
. Dễ dàng không và hiệu chuẩn khí tiêu chuẩn
. Chế độ tự chẩn đoán
. Hiển thị tần số hiệu chuẩn
. Pin dự phòng được cài đặt
. Chức năng phục hồi dữ liệu

Ứng dụng :

Nhà máy thép, hóa dầu, lọc dầu, đóng tàu, nhà máy xử lý nước thải và bể tự hoại, bể chứa LPG, nhà máy khí LNG

Thông số kỹ thuật :

Mẫu số	SI-100IM
Phạm vi đo	Màn hình kỹ thuật số 0 đến 30V FND
Màn hình đo	Màn hình kỹ thuật số 4Digit FND 18 Đồ thị thanh LED, Pin, Dừng B / Z (Hiển thị đơn vị V)
Hiển thịbáo động	Điện, lỗi, 1^st, 2^nd, 3^th^ứAlarm ICON AU01 ~ AU10 (Alarm liên tiếp Đơn vị hiển thị)
Âm thanh báo động	Bộ rung 92dB
Tín hiệu đầu ra	1^st, 2^nd, 3^th^ứ(SPDT) Rơ le khô Liên, 12V.DC
Đồng hồbáo thức	SI-100IA
Đặt lại báo thức	Hướng dẫn sử dụng Total & HMI
Tựkiểm tra	Công tắc kiểm tra pin (AC / DC)
Hoạt động vào / ra	Modbus RS-485 (Tùy chọn SI-100ICU)
Thời gian quét	10ms
Pin dựphòng	Pin Ni-Cd 18V 600mA (3, 6 kênh)
Sức mạnh hoạt động	110 / 220v.AC 50 / 60Hz (hoặc 24V.DC)
Độẩm hoạt động	-20oC ~ 60oC, 95% rh
Kích thước	Thẻ kênh: 40 (W) x 130 (H) x104 (D)
	Bảng treo tường 3CH: 278,5 (W) x 450 (H) x115 (D)
	Bảng treo tường 6CH: 358,5 (W) x 450 (H) x115 (D)
Cân nặng	3CH: 7,3kg, 6CH: 10kg

Bộ hiển thị báo động

Mẫu số	SI-100IA
Phạm vi đo	0.000 đến 9999 Cài đặt người dùng kỹ thuật số
Màn hình đo	Hiển thị kỹ thuật số 4Digit FND 40 Biểu đồ thanh LED (%, PPM, Hiển thị đơn vị LEL)
Hiển thịbáo động	Điện, lỗi, 1^st, 2^nd, 3^th^ứAlarm ICON 40 Mũi tên đỏ LED Graph (◁)
Tín hiệu đầu vào	Quy mô đầy đủ 4-20mA
Tín hiệu đầu ra	Fault, 1^st, 2^nd, 3^th^ứ(SPDT) Rơ le khô Liên, 4-20mA, 12V.DC
Độchính xác	FND Digital ± 1% Full Scale hoặc 1Digit LED Bar ± 1% Full Scale hoặc 1Digit
Đồng hồbáo thức	1^st, 2^nd, 3^th^ứAlarm Thiết 40 Mũi tên đỏ LED Graph (◁) Setting
Đặt lại báo thức	Hướng dẫn sử dụng cục bộ
Tựkiểm tra	Công tắc kiểm tra (0 ~ Phạm vi tối đa 10 giây)
Hoạt động vào / ra	Modbus RS-485 (Tùy chọn SI-100ICU)
Thời gian quét	10ms
Độẩm hoạt động	-20oC ~ 60oC, 95% rh
Kích thước	Thẻ kênh: 40 (W) x 130 (H) x104 (D)
