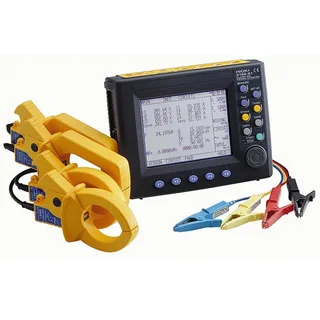

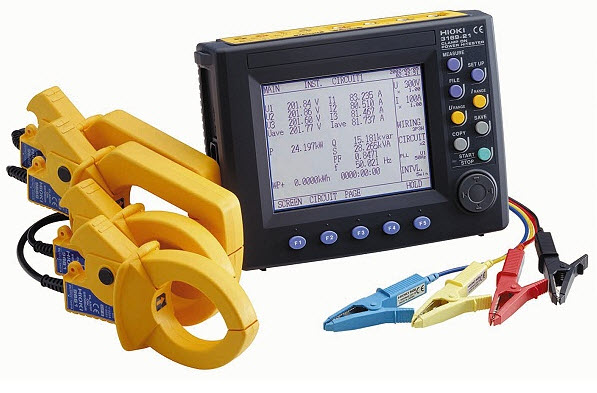

Thiết bị phân tích công suất HIOKI 3169-20

* Thiết bị này dùng để giám sát nguồn cung cấp điện của nhà máy và nâng cao hiệu quả tiết kiệm năng luợng, kiểm tra việc tiêu thụ điện theo ISO 14001, chẩn đoán thiết bị, đo sóng hài…

- Đo đuợc 4 mạch 1 pha-2 dây, 2 mạch 3 pha-3 dây hoặc 1 mạch 3 pha-4 dây (50/60 Hz)

- Đồng thời đo: điện áp, dòng điện, công suất (tiêu thụ, phản kháng và biểu kiến), integrated power, hệ số công suất, tần số, góc pha và điện năng tiêu thụ

- Sử dụng so đồ vector để kiểm tra pha, kiểm tra kết nối dây và kẹp dòng có thuận chiều hay không.

- Hiển thị LEAD/LAG khi đo hệ số công suất và công suất phản xạ

- Đo đồng thời họa tần và công suất thu / phát của tải

- Màn hình LCD 5.7" có đen nền

- Giá trị đo hiển thị 5-digits, công suất 6-digits

- Dùng kẹp dòng 9664: 0.5 A to 5 A, 3 ranges

- Dùng kẹp dòng 9660: 5 A to 100 A, 4 ranges

- Dùng kẹp dòng 9661: 5 A to 500 A, 5 ranges

- Dùng kẹp dòng 9669: 100 A to 1000 A, 3 ranges

- Dùng kẹp dòng 9667: 500 A / 5000 A, 2 ranges

75 W to 9 MW tùy theo kẹp dòng

- Độ chính xác: ±0.2% rdg. ±0.1% f.s. + độ chính xác kẹp dòng

- Độ chính xác kẹp dòng:
9664 (rated for 5 A): ±0.3% rdg. ± 0.02% f.s

9660 (rated for 100 A): ±0.3% rdg. ± 0.02% f.s.

9661 (rated for 500 A): ±0.3% rdg. ±0.01% f.s.

9669 (rated for 1000 A): ±1.0% rdg. ±0.01% f.s.

9667 (rated for 5000 A): ±2.0% rdg. ±1.5 mV

- Đặc tính tần số: đo đuợc đến sóng hài bậc 50

- Giao tiếp:

* Thẻ nhớ dạng PC card dung luợng nhớ từ 256MB to 1GB

* RS-232C (kết nối máy tính hoặc máy in)

* External I/O

- Nguồn điện hoạt động: 100 to 240 V AC, 50/60 Hz

- Kích thuớc, khối luợng: 210W × 160H × 60D mm, 1.2 kg
