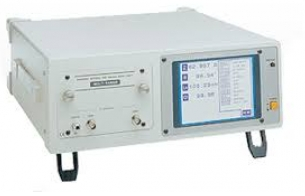

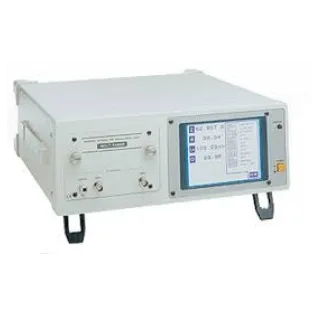

Thiết bị đo lường LCR HiTESTER 3535

LCR HiTESTER 3535

- Thông số kỹ thuật Items Đo lường | Z |, | Y |, Q, Rp, Rs (ESR), G, X, B, Θ, Ls, Lp, Cs, Cp, D (tan δ) Ranges

-Đo lường 1kΩ loạt 10kΩ loạt 100kΩ loạt Z, R 100mΩ để 2kΩ 1kΩ để 20kΩ 10kΩ to300kΩ C 0.66pF để 15.9μF 0.066pF để 1.59nF 4.4fF đến 159pF L 0.133nH để 3.18mH 1.33μH để 31.8mH 13.3μH đến 477mH Θ -180,00 ° đến 180.00 °

-Đo tần số 100 kHz đến 120 MHz (100Hz để bước 100kHz)

-Độ chính xác cơ bản | Z |: ± 0,5% RDG. Giai đoạn góc: ± 0.3 °

-Trở kháng đầu ra 50 ± 10Ω (100 kHz)

-Đo lường Signal Level 5 mV đến 1 V: 20 mA max. (Lên đến 10,00 MHz) 5 mV đến 500 mV: 10 mA max. (Trên 10,01 MHz)

-Thiết lập Độ phân giải: 1mV bước 200 μA đến 20 mA: 1 V max. (Lên đến 10,00 MHz) 200 μA đến 10 mA: 0.5 V max. (Trên 10,01 MHz)

-Thiết lập Độ phân giải: 10 μA bước Đo lường Thời gian 6 ± 1 ms (danh nghĩa) Interfaces GP-IB, RS-232C và EXT I / O (tiêu chuẩn) Quyền lực 100 đến 240 VAC, 50/60 Hz, 50 VA
