Máy uốn ống hộp CNC ERMAK W24S-16
- Bảo hành
- 12 tháng
Khu vực này chưa có chi nhánh còn hàng — chọn khu vực khác hoặc đặt hàng online.
Thông số kỹ thuật
| Bảo hành | 12 tháng |
|---|
Đặc điểm nổi bật
Nội dung chính

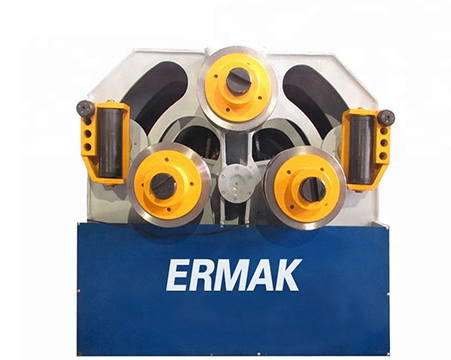

Mô tả sản phẩm máy uốn ống hộp CNC ERMAK W24S-16
1. Rolls được làm cứng & làm từ thép chất lượng cao.
2. Trục truyền động được làm cứng và tiếp đất với hỗ trợ ổ trục côn kép.
3. Máy có thể được thiết lập ở vị trí làm việc ngang hoặc dọc.
4. Cuộn hướng dẫn thủy lực bên, cuộn đôi hình thành thủy lực.
5. Các hướng dẫn bên có thể điều chỉnh képRolls được điều khiển thông qua 3 động cơ thủy lực riêng biệt Cuộn cuộn thủy lực di chuyển lên xuống.
6. Hoàn thành hoàn hảo trước khi uốn, cuộn lên, hiệu chỉnh cuộn.
7. Ba con lăn được cung cấp. Nguyên tắc làm việc: hai con lăn xuống làm con lăn lái chính hoặc cả ba con lăn làm con lăn chính, với con lăn trên cố định và hai con lăn xuống làm chuyển động lên xuống xung quanh một trung tâm cố định. , trình điều khiển điện áp thấp, tiêu thụ dòng điện thấp và hiệu quả cao. Điều khiển thủy lực, màn hình tinh thể lỏng dịch chuyển với độ chính xác + _0.1mm.
8. Thanh thép hai chạm có thể cho phép chất lượng hoàn thiện tốt của uốn tấm không đối xứng.
9. Cấu trúc tiên tiến và nhỏ gọn với đầy đủ chức năng.
10. Máy có sáu thùng dầu (hai thùng dầu lớn, bốn bể dầu nhỏ) và đầu là theo chiều dọc. Năng suất uốn cong với 250Mpa (Tối đa).
11. Chức năng đầy đủ, cấu trúc phức tạp, độ chính xác cao và rất mạnh mẽ.
12. Điều khiển bàn đạp chân với dừng khẩn cấp.
Thông số kỹ thuật máy uốn ống hộp CNC ERMAK W24S-16
| Mô hình & thông số kỹ thuật. | W24S-6 | W24S-16 | W24S-30 | W24S-45 | W24S-75 | W24S-100 | W24S-140 | |
| Mô đun uốn tối đa của phần (cm3) | 6 | 16 | 30 | 45 | 75 | 100 | 140 | |
| Tốc độ uốn (m / phút) | 5,5 | 5,5 | 5,5 | 5,5 | 5 | 5 | 5 | |
| giới hạn năng suất của vật liệu (MPa) | 245 | 245 | 245 | 245 | 245 | 245 | 245 | |
| uốn cong của thép V | Tiết diện tối đa (mm) | 50 × 5 | 80 × 8 | 90 × 10 | 100 × 10 | 120 × 12 | 140 × 16 | 150 × 16 |
| Đường kính uốn tối thiểu (mm) | 800 | 1000 | 1200 | 1500 | 2000 | 2500 | 2400 | |
| Tiết diện tối thiểu (mm) | 20 × 3 | 30 × 3 | 35 × 3 | 36 × 5 | 38 × 4 | 40 × 5 | 50 × 5 | |
| Đường kính uốn tối thiểu (mm) | 400 | 550 | 560 | 600 | 600 | 720 | 1000 | |
| uốn cong ra ngoài của thép góc | Tiết diện tối đa (mm) | 50 × 5 | 80 × 8 | 90 × 10 | 100 × 10 | 120 × 12 | 140 × 16 | 150 × 16 |
| Đường kính uốn tối thiểu (mm) | 800 | 1000 | 1100 | 1300 | 1600 | 1800 | 2200 | |
| Tiết diện tối thiểu (mm) | 20 × 3 | 30 × 3 | 35 × 3 | 36 × 5 | 38 × 4 | 45 × 5 | 50 × 5 | |
| Đường kính uốn tối thiểu (mm) | 400 | 550 | 500 | 600 | 700 | 760 | 400 | |
| uốn cong ra ngoài của thép kênh | mô hình thép kênh | số 8 | 12 | 16 | 20 | 25 | 28 | 30 |
| Đường kính uốn tối thiểu (mm) | 600 | 800 | 800 | 1000 | 1100 | 1100 | 1200 | |
| uốn thép trong | mô hình thép kênh | số 8 | 12 | 16 | 20 | 25 | 28 | 30 |
| Bán kính uốn tối thiểu (mm) | 700 | 900 | 1000 | 1150 | 1600 | 1700 | 1700 | |
| uốn phẳng của thép lập là | Tiết diện tối đa (mm) | 100 × 18 | 150 × 25 | 180 × 25 | 200 × 30 | 220 × 40 | 250 × 40 | 280 × 50 |
| Đường kính uốn tối thiểu (mm) | 600 | 700 | 800 | 900 | 1000 | 1200 | 1300 | |
| uốn dọc của thép lập là | Tiết diện tối đa (mm) | 50 × 12 | 75 × 16 | 90 × 20 | 100 × 25 | 110 × 40 | 120 × 40 | 150 × 40 |
| Đường kính uốn tối thiểu (mm) | 500 | 760 | 800 | 1000 | 1100 | 1300 | 1500 | |
| uốn ống tròn | Tiết diện tối đa (mm) | 42 × 4 | 76 × 4,5 | 89 × 5 | 89 × 8 | 114 × 5 | 159 × 5 | 168 × 6 |
| Đường kính uốn tối thiểu (mm) | 500 | 750 | 900 | 900 | 1200 | 2000 | 2000 | |
| uốn thanh tròn | Tiết diện tối đa (mm) | 38 | 52 | 62 | 75 | 85 | 90 | 100 |
| Đường kính uốn tối thiểu (mm) | 450 | 600 | 600 | 800 | 100 | 1100 | 1200 | |
| uốn ống vuông | Tiết diện tối đa (mm) | 45 × 3 | 60 × 4 | 70 × 4 | 80 × 6 | 90 × 8 | 100 × 10 | 125 × 10 |
| Đường kính uốn tối thiểu (mm) | 750 | 900 | 1000 | 1200 | 1600 | 2000 | 2500 |
|
