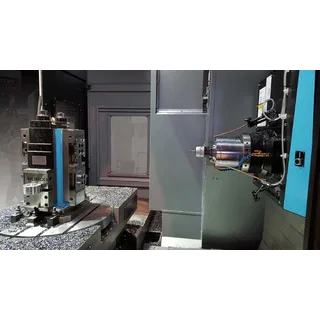

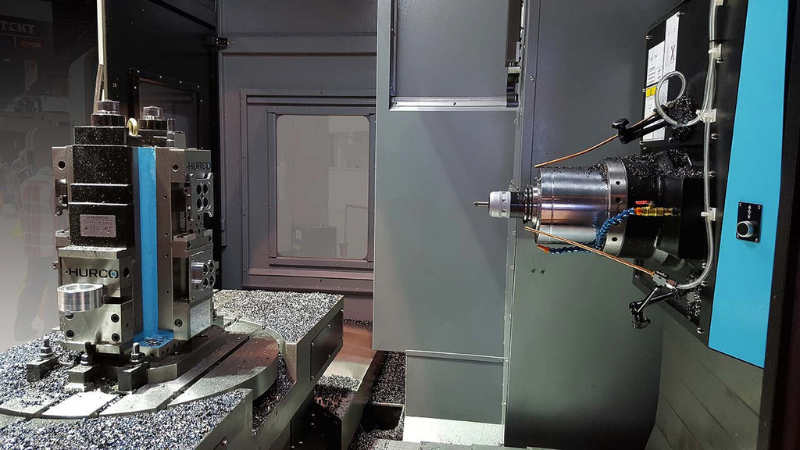

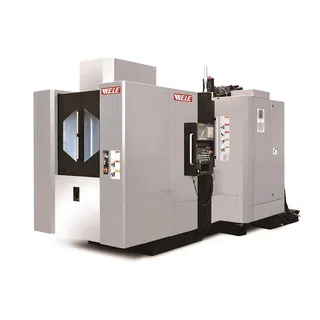

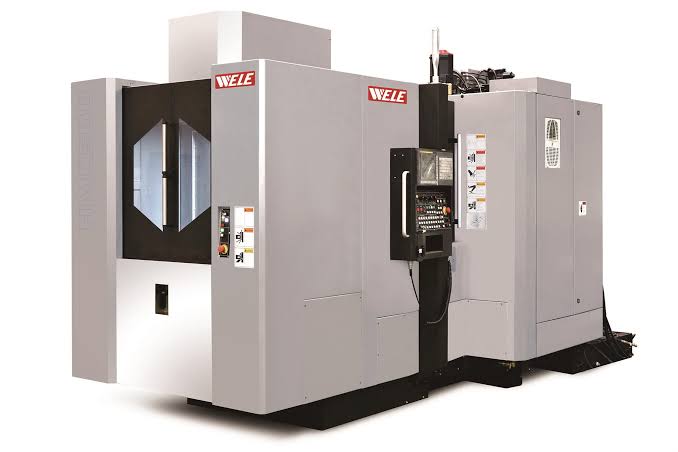

MÁY TRUNG TÂM GIA CÔNG DẠNG CỔNG CNC ĐÀI LOAN HMC SERIES
- Xuất xứ
- Đài Loan
- Thương hiệu
- WELE
- Bảo hành
- 12 tháng
Khu vực này chưa có chi nhánh còn hàng — chọn khu vực khác hoặc đặt hàng online.
Thông số kỹ thuật
| Thương hiệu | WELE |
|---|---|
| Xuất xứ | Đài Loan |
| Bảo hành | 12 tháng |
Đặc điểm nổi bật
Trung tâm gia công dạng cổng CNC HMC Series là dòng máy công cụ cỡ lớn chuyên dụng cao cấp được thiết kế tối ưu cho các bài toán phay cắt nặng, gia công phôi kích thước khổng lồ và chi tiết kết cấu siêu trọng. Máy sở hữu kết cấu cổng đôi hoặc cổng cố định với dầm ngang đúc từ gang chất lượng cao đầm chắc, triệt tiêu hoàn toàn rung động và bảo đảm độ chính xác hình học dài lâu. Được trang bị bàn máy diện tích lớn chịu tải trọng cực cao kết hợp cùng trục chính công suất lớn, mô-men xoắn vượt trội, HMC Series vận hành ổn định trên cả vật liệu thép cứng lẫn gang đúc. Tích hợp các hệ điều khiển CNC tiêu chuẩn quốc tế (Fanuc, Siemens), máy mang lại hiệu suất gia công đỉnh cao cho ngành chế tạo khuôn mẫu lớn, cơ khí nặng, thiết bị năng lượng và đóng tàu.
Nội dung chính
THÔNG SỐ MÁY TRUNG TÂM GIA CÔNG
| Thông số kỹ thuật/Model | Đơn vị | HMC500 | HMC630 |
| Hành trình trục X | mm (in) | 640(25.19) | 1050(41.33) |
| Hành trục trục Y | mm (in) | 610(24.01) | 900(35.43) |
| Hành trình trục Z | mm (in) | 680(26.77) | 870(34.25) |
| B axis indexing | degree | 0.001 | 1 (Sth), 0.001 (OPT) |
| Bàn máy - Pallet: | |||
| Kích thước Pallet | mm (in) | 500 X 500(19.68 X 19.68) | 630 X 630(24.8 X 24.8) |
| Cân nặng Pallet | kg (lb) | 500(1102.31) | 1200(2645.54) |
| Kích thước phôi tối đa | mm (in) | 750 X 1000(29.52 X 39.37) for 2 APC | 10501000(41.33 X 39.37) for 2 APC |
| Khoảng cách bề mặt làm việc của Pallet đến sàn | mm (in) | 1100(43.3) | 1300(51.18) |
| Khoảng các tối thiểu mũi trục chính đến bàn máy | mm (in) | 100 - 780(3.93 - 30.7) | 150 - 1020(5.9 - 40.15) |
| Khoảng các tối thiểu trục chính đến bàn máy | mm (in) | 50 - 660(1.96 - 25.98) | 75 - 975(2.95 - 38.38) |
| Pallet clamping force | kN | 25 * 4 cones | 25 * 4 cones |
| Max. torque of B axis | Nm | 3500 | 8000 |
| Feed system: | |||
| Tốc độ chạy nhanh trên trục XYZ | mm/min (in/min) | 60000(2362.2) | 60000(2362.2) |
| Working feed/Rapid feed in B axis | rpm | 33.3 | 22 |
| Tốc độ tiến dao các trục XYZ | mm/min (in/min) | 20000 (787.4) | 20000 (787.4) |
| Trục chính | |||
| Côn trục chính | BBT40 | BBT50 | |
| Tốc độ tối đa | 40-15000rpm | 20-12,000rpm | |
| Kiểu truyền | Built-in | Built-in | |
| Công suất trục chính | kW | 22(2min.)/18.5 (15min.) | 30 (S2, 30min.), 25 (S1, cont.) |
| Momen trục chính | Nm | 200(2min.)/150 (15min.) | 420 (S3, 25%), 238 (S1, cont.) |
| Bộ thay đổi Pallet tự động | |||
| Số lượng Pallets | pcs | 2 | 2 |
| Thời gian trao đổi Pallet | sec | 7 | 12 |
| Bộ thay đổi dao tự động | |||
| Số lượng dao | pcs | 60 | 50 |
| các dao có vị trí liền kề được lắp lên | mm (in) | 95(3.74) | 115(4.52) |
| Không có dao liền kề | mm (in) | 185(7.28) | 300(11.81) |
| Chiều dài dao tối đa | mm (in) | 400(15.74) | 600(23.62) |
| Cân nặng dao tối đa | kg (lb) | 8(17.63) | 20(44.09) |
| Thời gian thay dao (trọng lượng dao nhỏ hơn 12 kg) | sec. | 1 sec. (2.1 sec by heavy tool) | 2.5 sec. (3.5 by heavy tool) |
| Chip to chip | sec. | 3 sec. (3.5 sec. by heavy tool) | 5.8 sec. (6.8 sec. by heavy tool) |
| Dung tích thùng chứa | |||
| Hydraulic unit | Lít | 60 | 60 |
| Nước làm mát | Lít | 550 | 1000 |
| Dầu bôi trơn | Lít | 1.8 | 3 |
| Kích thước máy | mm (in) | 4580X2720X3070 (180.31X107.08 X 120.86) | 6870X4105X3364 (270.47X161.61X132.44) |
| Trọng lượng máy | kg (lb) | 12,000(26455.47) | 18,200(40124.13) |
NHỮNG ƯU ĐIỂM NỔI BẬT CỦA MÁY
1️⃣ Kết cấu cổng hạng nặng & Độ cứng vững vượt trội: Thiết kế cổng đôi hoặc cổng cố định đúc nguyên khối chịu lực đầm chắc, dập tắt ma sát và rung động khi ăn dao sâu, giữ vững độ chính xác hình học và kéo dài tuổi thọ dao.
2️⃣ Bàn máy khổ lớn & Tải trọng cực cao: Thiết kế mặt bàn rộng rãi đáp ứng hoàn hảo các phôi có chiều dài, chiều rộng khổng lồ, hỗ trợ gá lắp các kết cấu khung bệ nặng mà không làm biến dạng bàn máy.
3️⃣ Trục chính công suất lớn & Mô-men xoắn vượt trội: Cho phép phay phá thô mạnh mẽ trên các chất liệu khó cắt như thép cứng, gang đúc mà không lo sụt tốc hay quá tải, mang lại bề mặt phôi siêu phẳng đồng đều.
4️⃣ Hệ điều khiển CNC chuẩn quốc tế & Dễ tích hợp: Tích hợp bộ điều khiển Fanuc/Siemens thân thiện, rút ngắn thời gian đào tạo thợ vận hành, linh hoạt tối ưu hóa đường dao và thuận tiện bảo trì lâu dài tại Việt Nam.
ỨNG DỤNG THỰC TẾ
Ngành chế tạo khuôn mẫu kích thước lớn: Gia công phay thô và phay tinh các bộ khuôn nhựa lớn, khuôn đúc áp lực, tấm khuôn và kết cấu khuôn nặng đòi hỏi độ chính xác cao, giảm thời gian sửa khuôn thủ công.
Ngành cơ khí nặng & Chế tạo máy: Sản xuất các loại thân máy, bệ máy, khung kết cấu lớn, gối đỡ và linh kiện truyền động công nghiệp quy mô lớn.
Ngành năng lượng & Kết cấu công nghiệp: Chế tạo kết cấu thiết bị năng lượng, chi tiết máy công nghiệp lớn, vỏ tuabin và các bộ phận chịu tải trọng cao.
Ngành đóng tàu & Kết cấu thép: Gia công các chi tiết kết cấu khung sườn, tấm kim loại khổ lớn, bề mặt phẳng đòi hỏi chuẩn xác hình học cao trong ngành hàng hải và xây dựng thép.
