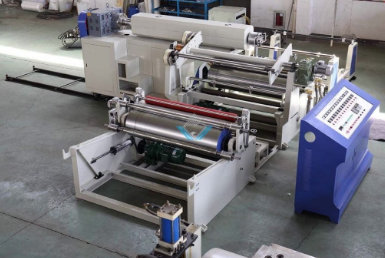

Máy Tráng Pe Trên Giấy, Vải Không Dệt DM-1700A

Mã: DM-1700A Đánh giá Hỏi đáp
Xuất xứ
China
Thương hiệu
Hãng khác
Bảo hành
12 tháng
Liên hệ
Giá tốt nhất theo thời điểm — đặt hàng, gọi hoặc chat để được báo giá.
Số lượng:

Thông số kỹ thuật

Thương hiệuHãng khác
Xuất xứChina
Bảo hành12 tháng

Đặc điểm nổi bật

Máy tráng PE trên giấy – vải không dệt DM-1700A là dòng máy cán màng đùn công nghiệp thế hệ mới, chuyên dụng đùn tráng và cán ép các lớp hạt nhựa (LDPE, LLDPE, PP, EVA, EAA...) trực tiếp lên bề mặt chất liệu giấy, vải không dệt, xốp EPE và túi dệt. Máy sở hữu đường kính trục vít φ90 mm (tỷ lệ L/D 33:1) cho năng suất đùn đạt 180kg/h và tốc độ vận hành siêu tốc lên đến 120m/phút. Với khả năng điều khiển độ dày cán chính xác 0.01-0.10 mm cùng chiều rộng màng thành phẩm 1000 -1600mm, DM-1700A mang lại giải pháp gia công bao bì chống thấm, tăng độ bền cơ lý và tối ưu chi phí cho nhà xưởng.

THÔNG SỐ MÁY TRÁNG PE TRÊN GIẤY – VẢI KHÔNG DỆT

Mã máy
DM-1700A
Đường kính trục vít
φ90 mm
L/D
33:1
Chiều rộng thành phẩm màng
1000 -1600
Độ dày cán
0.01-0.10 mm
Sử dụng nguyên liệu
LDPE、LLDPE、PP、EVA、EAA
Tốc độ
120 m/phút
Công suất
180kg/h
Điện áp động cơ chính
37kw
Tổng điện áp
98kw
Đường kính thả cuộn chính
≤φ1200 mm
Đường kính thả cuộn phụ
≤φ500 mm
Đường kính sợi dây xung quanh
≤φ1200 mm
Trọng lượng
7t
Kích thước máy ( Dx R x C)
7400×7500×3200 mm
Nguồn điện
380/3/4/50(Volt/Ph/Line/Hz)
Tốc độ làm việc
120m/phút
Chiều rộng con lăn
1700mm
Nguyên liệu cán
PP (MFR = 15 25)
EVA (VA: 5 ~ 20%, MFR = 3 16)
EMAA, EAA (AA: 4 12%, MFR = 5 14)
EMA (MA: 5 20%, MFR = 5 9)
Độ dày trục đùn ép
±5%
Phương thức gia nhiệt
Gia nhiệt điện
Chất liệu in
Giấy, vải không dệt, EPE
Drive
Động cơ chuyển đổi tần số ( Shang hai)
Công tắc tơ AC
Shenzhen
Tổng công suất
98kw
Công suất sử dụng
55 kw
Nhiệt độ nước làm mát
16 ~ 25oC
Tốc độ dòng chảy
80m³ / h
Áp suất nước
2kg / cm
Áp suất không khí
6kg / cm²
Tốc độ tiêu thụ không khí
15m³ / h

Các thông số chi tiết của máy

Trục vít và thùng máy của máy tráng pe trên vải trên giấy:

Thông số thiết bị
Đường kính: φ80mm L / D 33:1
Chất liệu trục vít và thùng máy 38CrMoAlA
Xử lý
Mạ crom cứng và bảo vệ bề mặt
Độ sâu nitride 0,4-0,7mm , độ giòn ≦ Lv2
Lò gia nhiệt
Thiết bị gia nhiệt làm bằng gốm sứ
Công suất gia nhiệt 27 kw
Điều khiển gia nhiệt
5 khu
Máy giảm tốc bề mặt răng cứng ZLYJ200-12.5-Ⅰ
Tỷ lệ giảm tốc: 12.5 12.5:1

Làm mát:

Làm mát
Thùng làm mát nước tuần hoàn
Chuyển tốc
Bộ biến đổi tần số ( Shenzhen)
Động cơ Dirve 37 kw động cơ biến tần
Chuyển tốc
5〜90RPM

Thiết bị thay lưới, ký hiệu : YH150

Hình thức
Thay thủ công
Chất liệu 40CR
Đường kính lỗ bản Φ3 ~ 3,5mm
Lò gia nhiệt
Thiết bị gia nhiệt làm bằng gốm sứ
Công suất sưởi 4,5kw
Khu vực gia nhiệt
1 khu

Khuôn hình chữ T:

Kiểu ống
Hình chữ T
Rộng 1750 mm
Khoảng cách khe hở
0.1-1.5mm(0.8mm EXW
Chất liệu A1.2133 ( nhập khẩu của Germeny)
Mặt trong
Tráng nano cứng, được mạ crom độ bền cao, chống axit, chống rỉ sét, chống dính keo
Thiết bị gia nhiệt Thiết bị gia nhiệt làm bằng gốm sứ, có công suất 16 kw, có 5 khu gia nhiệt

Máy đùn xe đẩy:

Động cơ
Drive
Công suất 0.75 kw ( trước sau)
Chất liệu
Thép hàn
Khoảng cách nâng lên 100 mm
Đường ống
1 bộ

Máy đùn và bộ điều khiển gia nhiệt khuôn hình chữ T:

Hình thức
Tách khỏi máy
Điều khiển nhiệt độ Thiết bị điều khiển nhiệt độ
Điều khiển
Vùng thùng 5 khu, Bộ liên kết và thiết bị thay lưới 1 khu, khuôn hình chữ T 5 khu, tổng cộng 11 khu.
Thiết bị gia nhiệt Công tắc tơ AC hoặc SSR
Cặp nhiệt điện
8 cái

Thiết bị thả cuộn ( thả cuộn chính, cuộn phụ):

Hình thức
Trạm đôi
Đường kính tối đa φ1300mm
Điều khiển khí nở
Điều khiển khí nở bằng lò xo thủ công
Vòng bi Phương thức thủ công
EPC
Khởi động thiết bị thả cuộn, phạm vi ±75mm, động cơ sensor tự động EPC.

Hỗ trợ thu cuộn:

Cấu trúc
Trạm đôi chuyển động
Đường kính tối đa Ø500mm
Hình thức mở cuộn
Con lăn bột từ
Kích thước lõi giấy 3 inch
Thiết bị chỉnh sửa
Thủ công

Máy ép đùn của máy tráng Pe trên vải trên giấy:

Con lăn làm mát, Đường kính
1 con φ500mm
Cấu trúc làm mát Bằng nước bên trong và bề mặt mạ crôm cứng , có khớp xoay
Con lăn khí nén
1 con đường kính : φ250mm, mạ crom cứng , đầu nối có khớp xoay
Con lăn nén khí phía sau 1 con đường kính φ2150mm, mạ crom cứng , đầu nối có khớp xoay
– Con lăn dân hướng 1 con , đường kính
φ100mm, mạ crôm cứng hoặc hợp kim có độ cứng cao trên bề mặt.
Động cơ Drive công suất 5.5 kw, động cơ chuyển đổi tần số AC
Ổ đĩa
Bộ chuyển đổi tần số

Thiết bị chỉnh sửa:

Thiết bị cắt cạnh
máy ép tròn
Con lăn cắt giấy 1 bộ
Con lăn thép
1 bộ
Quạt gió công suất 2.2 kw và đường ống bên 1 bộ.
Con lăn điều chỉnh đường kính
Ø90mm
Điều chỉnh cắt Trục vít điều chỉnh thiết bị cắt ngang.

Dây hàn:

Kết cấu
Dây cuộn ma sát bề mặt, thiết bị dây cuộn trượt 2 dòng
Đường kính thu cuộn tối đa φ1200mm
Đường kính con lăn thu cuộn
φ500, mạ crôm cứng, mạ điện độ chính xác cao.
Điều khiển lực căng Sử dụng con lăn ổ đĩa xi lanh ma sát đáy nổi ( định vị tuyến tính và điều chỉnh áp suất chính xác) để cảm biến lực căng
Trục gá
3inch, trục nở.
Động cơ Drive Công suất 5,5 kw, động cơ chuyển đổi tần số .
Xoay chuyển
Động cơ chuyển động và ổ đĩa bộ giảm tốc
Phương thức chuyển động Động cơ điện, ổ đĩa máy giảm tốc
Thiết bị kết nối màng
Cài đặt sẵn trục thu cuộn mới , tự động thay đổi cuộn. Sử dụng xi lanh không trục để cắt tốc độ nhanh .

ƯU ĐIỂM NỔI BẬT

1️⃣ Năng suất đùn tráng mạnh mẽ 180kg/h & Tốc độ 120m/phút: Trục vít φ90 mm tỷ lệ L/D 33:1 giúp nhựa hóa hoàn hảo các dòng hạt PE/PP/EVA, đáp ứng tốc độ cán ghép siêu tốc, rút ngắn tối đa thời gian gia công đơn hàng.

2️⃣ Kiểm soát độ dày cán đùn cực kỳ chuẩn xác: Khả năng tráng màng mỏng mịn từ 0.01 - 0.10mm, đảm bảo lớp nhựa phủ đều trên bề mặt vải/giấy, tăng cường tính năng chống thấm nước, chống ẩm và kháng xé màng.

3️⃣ Tương thích đa dạng nguyên liệu hạt nhựa & Vật liệu nền: Dễ dàng vận hành trên các nền vật liệu như giấy Kraft, vải không dệt PP, xốp EPE hay bao dệt kết hợp cùng các dòng hạt nhựa kỹ thuật LDPE, LLDPE, PP, EVA, EAA.

4️⃣ Hệ thống xả cuộn kép đường kính lớn: Trục thả cuộn chính và cuộn phụ kích thước lớn giúp duy trì tiến trình cán tráng liên tục, giảm bớt tần suất dừng máy thay cuộn.

5️⃣ Tối ưu hóa chi phí điện năng tiêu thụ: Dù tổng công suất lắp đặt là 98kW nhưng công suất tiêu thụ thực tế khi duy trì vận hành chỉ ở mức 55kW nhờ trang bị động cơ biến tần cao cấp và hệ thống điều khiển nhiệt điện thông minh.

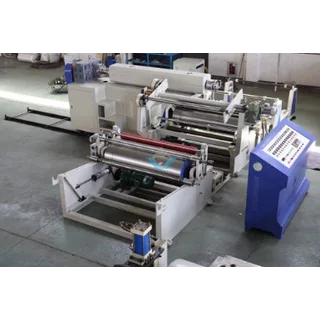

Máy Tráng Pe Trên Giấy, Vải Không Dệt

ỨNG DỤNG THỰC TẾ

📸 Ngành Sản Xuất Túi Vải Không Dệt Cán Màng (Laminated Non-woven): Tráng phủ lớp màng PE/PP bóng hoặc mờ lên cuộn vải không dệt phục vụ sản xuất túi siêu thị, túi thời trang cao cấp chống thấm.

📚 Ngành Bao Bì Giấy Chống Thấm & Giấy Thực Phẩm: Gia công tráng màng PE lên cuộn giấy Kraft, giấy Couche sản xuất ly giấy, tô giấy, bao bì đóng gói thực phẩm, túi giấy chống ẩm.

🏭 Ngành Vật Liệu Lót Cách Nhiệt & Bao Bì Công Nghiệp: Cán phủ lớp màng PE lên cuộn mút xốp EPE, túi dệt PP dùng làm vật liệu cách nhiệt, bạt che, túi đóng gói hóa chất và linh kiện điện tử.
