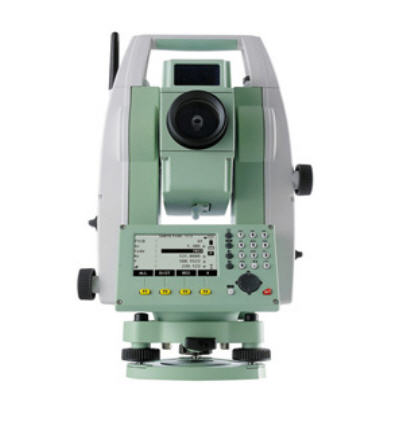

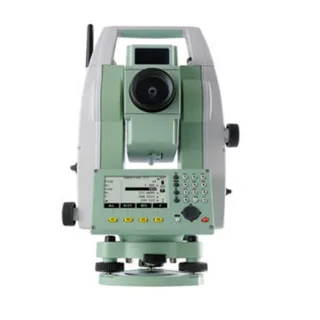

Máy toàn đạc điện tử Leica TS09-1”

THÔNG SỐ KỸ THUẬT

LEICA FLEX LINE TS09

Model

TS09-1”

TS09-2”

TS09-3”

TS09-Power

TS09-Ultra

Đo góc (Hz,V)

Độ chính xác đo góc

1”

2”

3”

1” / 2” / 3”

1” / 2” / 3”

Phương pháp đo

Tuyệt đối, liên tục

Góc hiển thị

1”

Hệ thống bù trục

Bù hai trục cho phép cài đặt ON/OFF

Độ chính xác bù

0.5”

0.5”

1.0”

Khoảng cách đo có gương

Dải đo với gương GPR1

3.500 m

Dải đo với tấm phản xạ 60mm ´ 60mm

250 m

- Đo chính xác (Fine) (ISO 17123-4)

±(1.0mm + 1.5ppm) / 2,4 giây

- Đo chính xác (Fast) (ISO 17123-4)

±(3.0mm + 2.0ppm) / 0,8 giây

- Đo chính xác (Tracking) (ISO 17123-4)

±(3.0mm + 2.0ppm) / <0.15 giây

Khoảng cách đo không gương

FlexPoint

30 m

Đo khoảng cách không gương

-

-

-

> 400 m

> 1000 m

- Độ chính xác đo không gương (ISO-17123-4)

±(2.0 + 2.0ppm) / 3 giây

- Kích cở tia Laser

7 x 10mm / 30m, 8 x 20mm / 50m

Quản lý dữ liệu và giao tiếp với máy tính

Bộ nhớ trong

100.000 điểm trạm máy, 60.000 điểm đo

Bộ nhớ USB SticK

1Gb, chuyền 1000 điểm/ 1giây

Truyền, trút dữ liệu

Dữ liệu truyền dạng serial; Cổng USB, Bluetooth

Định dạng dữ liệu

GIS / IDEX / ASCII / dxf/Tự do

Đèn dẫn đường

Phạm vi làm việc

5m-150m

Độ chính xác

5cm/100m

Ống kính

Hệ số phóng đại

30X

Độ phân giải

3”

Trường ngắm

1o30’ (2.7m tại khoảng cách 100m)

Khoảng cách nhìn ngắn nhất

1.7 m

Dây chữ thập

Hệ thống chiếu sáng dây chữ thập 5 cấp

Bàn Phím và màn hình

Màn hình

Hai màn hình, Màn hình tinh thể lỏng 160x280 pixel, Đèn chiếu sáng 5 cấp

Bàn phím

Bàn phím tiêu chuẩn

Hoạt động hệ thống

Windows CE

5.0 Core

Dọi tâm

Kiểu dọi tâm

Dọi tâm Laser 5 cấp độ

Độ chính xác

1.5mm ở chiều cao máy 1.5m

Pin

Loại Pin

Lithium Ion

Thời gian hoạt động

Khoảng 20 giờ

Trọng lượng

Máy + Pin GEB211 + Đế máy

5.4 kg

Môi trường hoạt động

Nhiệt độ làm việc

-20oC ¸ +50oC

Nhiệt độ bảo quản

-40oC ¸ +70oC

Độ ẩm

95%, không đọng nước

Cấp độ chịu bụi bẩn và nước

Theo tiêu chuẩn IP55

Chương trình ứng dụng cơ bản

Topography (Orientation & Surveying)

Đo đạc khảo sát

Stake Out

Chuyển điểm thiết kế ra thực địa

Free Station

Giao hội nghịch

Resection

Đo giao hội nghịch

Construction

Chương trình ứng dụng trong xây dựng

Area and Volume

Đo diện tích và thể tích

Tie Distance

Đo khoảng cách gián tiếp

Remote Height

Đo cao gián tiếp

Hidden Point

Đo điểm ẩn

Reference Line

Định vị công trình theo đường chuẩn

Reference Arc

Cung tham chiếu

Reference plane

Mặc tham chiếu

COGO

Tính toán

Road 2D

Thiết kế đường 2D

Traverse Pro

Đo, bình sai đường chuyền

Road 3D

Thiết kế đường 3
