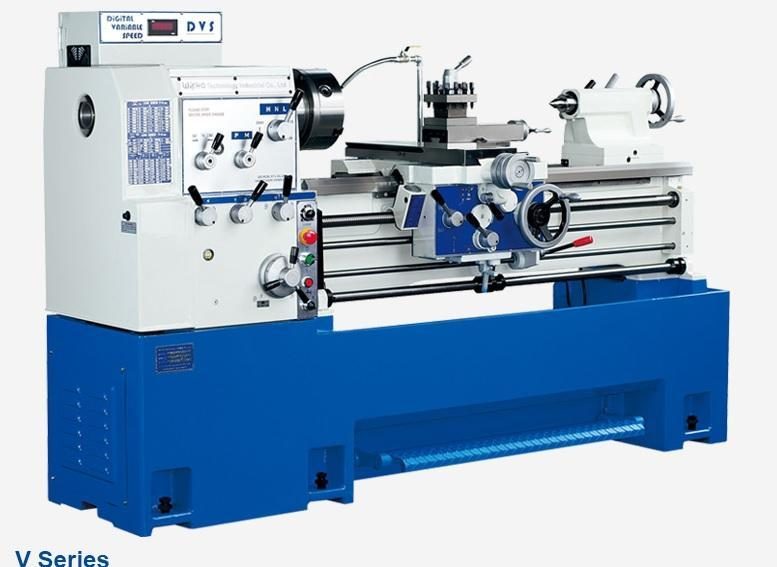

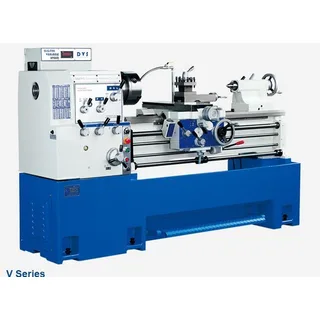

Máy tiện vạn năng vô cấp Winho V Series V1940

V480 Series

Specifications/Thông số / Model

V1922

V1930

V1940

V1960

V1990

Swing Over Bed / Đường kính tiện qua băng

470 mm (18-1/2")

Swing Over Cross Slide / Đường kính tiện qua bàn xe dao

280 mm (11")

Center Height / Chiều cao tâm

235 mm (9-1/2")

Distance Between Centers/ Khoảng cách chống tâm

560 mm (22")

760 mm (30")

1000 mm (40")

1500 mm (60")

2200 mm (90")

Swing Over Gap/Đường kính tiện qua hầu

690 mm (27-1/8")

Width of bed/Chiều rộng băng máy

300 mm (11-4/5")

Spindle Nose/Tiêu chuẩn mũi trục chính

ASA D1 - 6 / D1 - 8 ( Opt. )

Spindle Bore/Lỗ trục chính

58 mm (2-1/4") / 80 mm (3") Opt. )

Taper of Spindle Bore/Côn lỗ trục chính

MT 6 / MT 7 Opt.

Range of Spindle Speed/Dải tốc độ trục chính

20 ~ 2000 R.P.M. ( stepless )

Inch Threads Range/Dải bước ren Inch

4 ~ 56 T.P.I.

Metric Threads Range/Dải bước ren hệ mét

P 0.5 ~ P 7

Longitudinal Feeds Range/Bước tiến ăn dao dọc

0.05 ~ 0.82 mm (0.002-0.032")

Cross Feeds Range/Bước tiến ăn dao ngang

0.02 ~ 0.4 mm (0.001-0.0094")

Leadscrew Diameter/Đường kính vít me

35 mm (1-1/3")

Leadscrew Pitch/Bước vít me

4 TPI or 6 mm

Taper of Tail Center/Côn tâm động

MT 4

Tail Spindle Travel/Hành trình ụ động

150 mm (5-7/8")

Tail Spindle Diameter/Đường kính ụ động

68 mm (2-2/3")

Main Drive Motor/Động cơ chính

7.5HP (5.625KW)

Coolant Pump/Bơm làm mát

1/8 HP (0.1KW)

Compound Rest Travel/Hành trình bàn ăn dao

125 mm (4-7/8")

Cross Slide Travel/Hành trình ăn dao ngang

245 mm (9-2/3")

Machine Dimensions/Kích thước máy (cm)

165 x 81 x 122

189 x 81 x 122

215 x 81 x 122

265 x 81 x 122

342 x 81 x 122

Packing Dimension/Kích thước đóng gói (cm)

182 x 95 x 168

200 x 95 x 168

228 x 95 x 168

279 x 95 x 168

355 x 95 x 168

Net Weight/Khối lượng chính xác

1540

1720

1800

2075

2465

Gross Weight/Khối lượng đóng gói

1640

1820

1900

2225

2615
