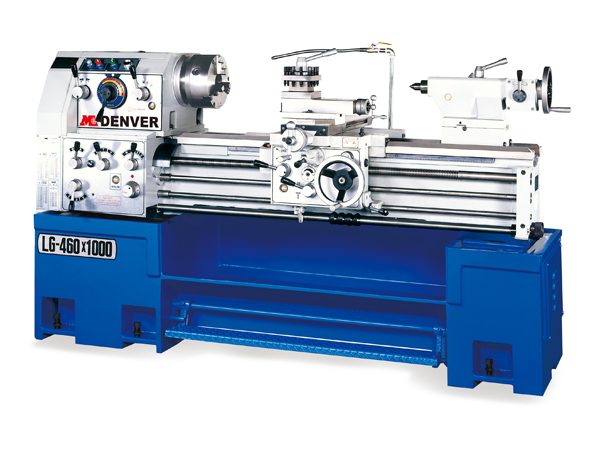

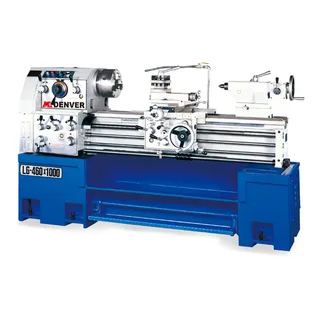

Máy tiện vạn năng tốc độ cao model LG-460, LG-560
- Bảo hành
- 12 tháng
Khu vực này chưa có chi nhánh còn hàng — chọn khu vực khác hoặc đặt hàng online.
Thông số kỹ thuật
| Bảo hành | 12 tháng |
|---|
Đặc điểm nổi bật
Nội dung chính
|
Model |
LG-460 / 560 |
|||
|
500 |
750 |
|||
|
Khả năng |
Tiện qua băng |
460 (18.11") / 560 (22.05") |
||
|
Tiện qua bàn dao |
280 (11.02") / 380 (14.96") |
|||
|
Khoảng cách tâm |
500 (19.69") |
750 ( 29.53" ) |
||
|
Băng máy |
Tiện qua phần lõm |
680 (26.77") / 780 (30.71") |
||
|
Chiều rộng băng |
317 (12.5") |
|||
|
Chiều rộng phần lõm |
210 ( 8.27" ) |
|||
|
Chiều dài băng máy |
1490 (58.66") |
1740 (68.5") |
||
|
Ụ trước |
Đường kính lỗ trục chính |
A2-6 -ø70mm (2.76") / D1-6 -ø62mm (2.44”) |
||
|
Số cấp tốc độ |
12 steps |
|||
|
Tốc độ trục chính |
25-1800 r.p.m. |
|||
|
Mũi trục chính |
A2-6 / D1-6 |
|||
|
Xe dao |
Chiều rộng bàn xe dao |
485 (19.09") |
||
|
Hành trình bàn trượt ngang |
250 ( 9.84" ) |
|||
|
Hành trình bàn chữ thập |
125 ( 4.92" ) |
|||
|
Chuôi dao |
20x20 ( 0.79"x0.79") |
|||
|
Ụ sau |
Đường kính ống lót |
ø56(2.2") |
||
|
Hành trình ống lót |
150(5.9") |
|||
|
Độ côn ống lót |
M.T. 4 |
|||
|
Tiện ren |
Đường kính & bước ren trục dẫn tiến |
Dia 35mm Pitch 6mm x Dia1"x 4 T.P.I |
||
|
Tiện ren hệ mét |
0.2-14mm(41Nos) |
|||
|
Tiện ren hệ inch |
2-56 T.P.I.(37Nos) |
|||
|
Tiện ren hệ đường kính |
8-44 D.P. (21Nos) |
|||
|
Tiện ren hệ modul |
0.3-3.5 M.P. (18Nos) |
|||
|
Ăn dao |
Đường kính thanh dẫn tiến |
22(0.87") |
||
|
Dải dẫn tiến dao dọc |
0.04 - 1.0 mm / rev |
|||
|
Dải dẫn tiến dao ngang |
0.05-1.25 mm / rev |
|||
|
Động cơ |
Động cơ trục chính |
5 HP ( 3.75kw ) OP: 7.5 HP (5.625kw) |
||
|
Bơm làm mát |
1/8 HP (0.1kw) |
|||
|
Quy cách đo |
Trọng lượng tịnh / đóng gói (khoảng) kgs |
LG-460 |
1400 / 1600 |
1550 / 1750 |
|
LG-560 |
1600 / 1800 |
1750 / 1950 |
||
|
Kích thước đóng kiện (LxWxH) |
LG-460 |
1900 x 1000 x 1600 |
2150 x 1000 x 1600 |
|
|
LG-560 |
1900 x 1000 x 1700 |
2150 x 1000 x 1700 |
||
|
Model |
LG-460 / 560 |
||||
|
1000 |
1500 |
2000 |
|||
|
Khả năng |
Tiện qua băng |
460 (18.11") / 560 (22.05") |
|||
|
Tiện qua bàn dao |
280 (11.02") / 380 (14.96") |
||||
|
Khoảng cách tâm |
1000 ( 39.37" ) |
1500 (59.06") |
2000 (78.74") |
||
|
Băng máy |
Tiện qua phần lõm |
680 (26.77") / 780 (30.71") |
|||
|
Chiều rộng băng |
317 (12.5") |
||||
|
Chiều rộng phần lõm |
210 ( 8.27" ) |
||||
|
Chiều dài băng máy |
1990 (78.35") |
2490(98.03") |
2990(117.72") |
||
|
Ụ trước |
Đường kính lỗ trục chính |
A2-6 -ø70mm (2.76") / D1-6 -ø62mm (2.44”) |
|||
|
Số cấp tốc độ |
12 steps |
||||
|
Tốc độ trục chính |
25-1800 r.p.m. |
||||
|
Mũi trục chính |
A2-6 / D1-6 |
||||
|
Xe dao |
Chiều rộng bàn xe dao |
485 (19.09") |
|||
|
Hành trình bàn trượt ngang |
250 ( 9.84" ) |
||||
|
Hành trình bàn chữ thập |
125 ( 4.92" ) |
||||
|
Chuôi dao |
20x20 ( 0.79"x0.79") |
||||
|
Ụ sau |
Đường kính ống lót |
ø56(2.2") |
|||
|
Hành trình ống lót |
150(5.9") |
||||
|
Độ côn ống lót |
M.T. 4 |
||||
|
Tiện ren |
Đường kính & bước ren trục dẫn tiến |
Dia 35mm Pitch 6mm x Dia1"x 4 T.P.I |
|||
|
Tiện ren hệ mét |
0.2-14mm(41Nos) |
||||
|
Tiện ren hệ inch |
2-56 T.P.I.(37Nos) |
||||
|
Tiện ren hệ đường kính |
8-44 D.P. (21Nos) |
||||
|
Tiện ren hệ modul |
0.3-3.5 M.P. (18Nos) |
||||
|
Ăn dao |
Đường kính thanh dẫn tiến |
22(0.87") |
|||
|
Dải dẫn tiến dao dọc |
0.04 - 1.0 mm / rev |
||||
|
Dải dẫn tiến dao ngang |
0.05-1.25 mm / rev |
||||
|
Động cơ |
Động cơ trục chính |
5 HP ( 3.75kw ) OP: 7.5 HP (5.625kw) |
|||
|
Bơm làm mát |
1/8 HP (0.1kw) |
||||
|
Quy cách đo |
Trọng lượng tịnh / đóng gói (khoảng) kgs |
LG-460 |
1700 / 1900 |
2000 / 2200 |
2300 / 2500 |
|
LG-560 |
1900 / 2100 |
2200 / 2400 |
2500 / 2700 |
||
|
Kích thước đóng kiện (LxWxH) |
LG-460 |
2150 x 1000 x 1600 |
2900 x 1000 x 1600 |
3400x1000x1600 |
|
|
LG-560 |
2400 x 1000 x 1700 |
2900 x 1000 x 1700 |
3400x1000x1700 |
||
