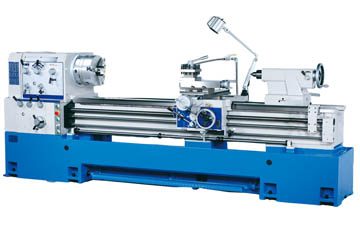

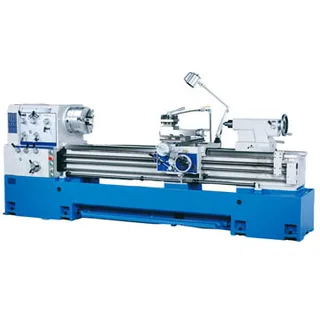

Máy tiện vạn năng MA30120(BT)

MÁY TIỆN VẠN NĂNG

MÃ ĐẶT HÀNG

THÔNG SỐ KỸ THUẬT

MA3060(BT)

MA3080(BT)

MA30120(BT)

MA30160(BT)

MA30200(BT)

MA30240(BT)

Chiều cao tâm

385 mm

Đường kính tiện qua băng

770 mm

Đường kính tiện qua hầu

980 mm (tùy chọn)

Đường kính tiện qua bàn trượt ngang

500 mm

Khoảng cách chống tâm

1600 mm

2100 mm

3100 mm

4100 mm

5100 mm

6100 mm

Đường kính lỗ trục chính

105 mm (Tùy chọn 153 mm)

Tốc độ trục chính

Đối với Máy tiện truyền động hộp số truyền thống
* Với lỗ trục chính 105mm: 23-1293 (vòng/phút)
* Với lỗ trục chính 153mm: 13-690 (vòng/phút)

Đối với Máy tiện điều khiển bằng Biến Tần
* Với lỗ trục chính 105mm: 20-1500 (vòng/phút)
* Với lỗ trục chính 153mm: 10-800 (vòng/phút)

Hành trình trượt ngang bàn xe dao

450 mm

Hành trình ổ dao

250 mm

Đường kính ụ động

105 mm

Hành trình nòng ụ động

220 mm

Côn nòng ụ động

MT#5

Độ rộng băng máy

450 mm

Trục vít me

2 TPI or 12 mm/pitch

Tiện ren hệ Mét

0.08-14 mm/pitch (65 kinds)

Tiện ren hệ Inch

2-28 TPI (36 kinds)

Tiện ren Modun

0.5-7 M (22 kinds)

Tiện ren DP

4-56 TPI (36 kinds)

Bước tiến cắt gọt dọc

0.05-0.7 mm/vòng

Bước tiến cắt gọt ngang

0.025-0.35 mm/vòng

Công suất motor trục chính

15HP / 20HP(tùy chọn)

Motor làm mát

1/8HP

Khối lượng tịnh máy

3350 kgs

3600 kgs

4100 kgs

4600 kgs

5100 kgs

5700 kgs
