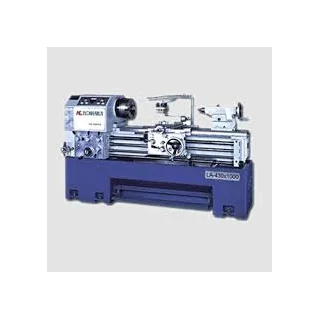

Máy tiện vạn năng MA2540

MÁY TIỆN VẠN NĂNG

MÃ ĐẶT HÀNG

THÔNG SỐ KỸ THUẬT

MA2540(BT)

MA2560 (BT)

MA2580 (BT)

MA25120 (BT)

Chiều cao tâm

315 mm

Đường kính tiện qua băng

630 mm

Đường kính tiện qua hầu

770 mm (tùy chọn)

Đường kính tiện qua bàn trượt ngang

450 mm

Khoảng cách chống tâm

1000 mm

1500 mm

2000 mm

3000 mm

Đường kính lỗ trục chính

85 mm (3”) (Tùy chọn 105 mm hoặc 153 mm)

Đối với Máy tiện truyền động hộp số truyền thống
* Với lỗ trục chính 85mm: 25-1545 (vòng/phút)
* Với lỗ trục chính 105mm: 23-1293 (vòng/phút)
* Với lỗ trục chính 153mm: 15-840 (vòng/phút)

Đối với Máy tiện điều khiển bằng Biến Tần
* Với lỗ trục chính 85mm: 27-2250 (vòng/phút)
* Với lỗ trục chính 105mm: 20-1500 (vòng/phút)
* Với lỗ trục chính 153mm: 10-800 (vòng/phút)

Hành trình trượt ngang bàn xe dao

330 mm

Hành trình ổ dao

150 mm

Đường kính ụ động

75 mm

Hành trình nòng ụ động

170 mm

Côn nòng ụ động

MT#5

Độ rộng băng máy

350 mm

Trục vít me

4 TPI or 6 mm/pitch

Tiện ren hệ Mét

0.5-7 mm/pitch (24 loại)

Tiện ren hệ Inch

4-56 TPI (36 loại)

Tiện ren Modun

0.25-3.5 M (16 loại)

Tiện ren DP

8-112 P (36 loại)

Bước tiến cắt gọt dọc

0.06-0.88 mm/vòng

Bước tiến cắt gọt ngang

0.03-0.44 mm/vòng

Công suất motor trục chính

10HP / 15HP(tùy chọn)

Motor làm mát

1/8HP

Khối lượng tịnh máy

2550 kgs

2850 kgs

3250 kgs

3350 kgs

Khối lượng đóng kiện

2850 kgs

3050 kgs

3550 kgs

3750 kgs
