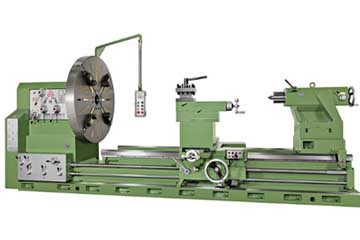

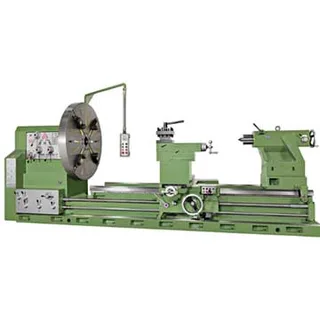

Máy tiện vạn năng lớn Sanshing HE 3000

THÔNG SỐ

HE 2000-3000-4000-5000-6000-7000-8000-9000-

10000-11000-12000

Đường kính tiện qua băng

1500 mm

1650 mm

1800 mm

Đường kính tiện qua bàn dao

1200 mm

1350 mm

1500 mm

Đường kính tiện qua hầu

2050 mm

2200 mm

2350 mm

Chiều rộng hầu

560 mm

Khoảng chống tâm

2000mm(80")~12000mm(472")

Lỗ trục chính

153mm(6”) 230mm(9”) OPT,260mm(10”)OPT,308mm(12”) OPT, 360mm(14”)OPT 410mm(16”) OPT

Mũi trục chính

A2-15A2-20(OPT.)

Côn trục chính

M.T.No. 6, M.T.No.7 (OPT)

Tốc độ trục chính

(9”)(10”) 3-320 rpm,5-500 rpm (OPT)

(6”)(12”)(14”)(16”) 2.5-250 rpm, 4-400 rpm(OPT)

Số cấp tốc độ trục chính

12 Changes

Lượng ăn dao dọc

0.085-10.08mm/rev

Lượng ăn dao ngang

0.042-5.04mm/rev

Tiện ren hệ inch

1/4-30TPI(70 kinds)

Tiện ren hệ mét

1-120mm(62 kinds)

Trục vitme

57mm(2 1/4")x2T.P.I. or P12mm(OPT)

Đường kính nòng ụ động

Ø180mm

Hành trình nòng ụ động

300mm (12")

Côn nòng ụ động

M.T. No.6 MT.No7 OPT

Chiều rộng băng máy

850 mm

Động cơ chính

25HP, 30HP 40HP(OPT.)

Hành trình trượt ngang

950 mm

Hành trình bàn dao hỗn hợp

420 mm

Hành trình di chuyển nhanh tới đài dao dọc

2000 mm/min

Hành trình di chuyển nhanh tới đài dao ngang

950 mm/min
