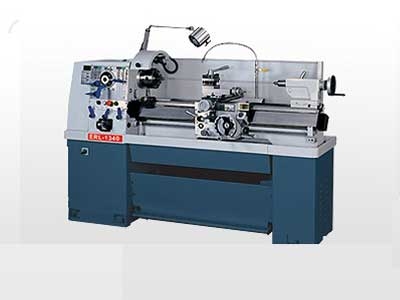

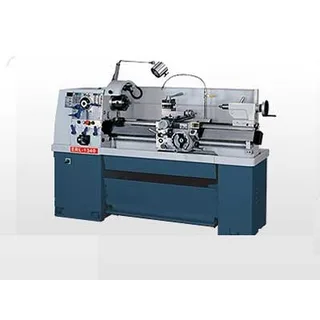

Máy tiện vạn năng 542x2000AV

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

MÁY TIỆN VẠN NĂNGMÃ ĐẶT HÀNGTHÔNG SỐ KỸ THUẬT 542x1000A 542x1500A 542x2000A 542x3000A 542x1000AV 542x1500AV 542x2000AV 542x3000AVChiều cao tâm271 mm (10.67")Đường kính qua băngØ542 mm (21.34")Đường kính qua hầuØ790 mm (31.10")Đường kính tiệnqua bàn

MÁY TIỆN VẠN NĂNG	MÃ ĐẶT HÀNG
THÔNG SỐ KỸ THUẬT	542x1000A	542x1500A	542x2000A	542x3000A	542x1000AV	542x1500AV	542x2000AV	542x3000AV
Chiều cao tâm	271 mm (10.67")
Đường kính qua băng	Ø542 mm (21.34")
Đường kính qua hầu	Ø790 mm (31.10")
Đường kính tiện qua bàn xe dao	Ø380 mm (14.96")
Khoảng cách chống tâm	1000 mm (40")	1500 mm (60")	2000 mm (80")	3000 mm (120")	1000 mm (40")	1500 mm (60")	2000 mm (80")	3000 mm (120")
Độ rộng băng máy	345 mm (13.58")
Độ rộng hầu	250 mm (9.84")
Kiểu mũi trục chính, Côn	D1-8, MT.No.7
Ống lót tâm trục chính	MT. No.7 x MT. No.5
Đường kính lỗ trục chính	Ø80 mm (3.149")
Số cấp tốc độ trục chính	16 Cấp				Vô cấp
Tốc độ trục chính	20-1600 R.P.M.				18-1800 RPM
Chiều dài / chiều rộng bàn xe dao	543 mm (21.37") / 542 mm (21.33")
Hành trình trượt ngang của bàn xe dao	272 mm (10.7")
Hành trình ổ dao	137 mm (5.39")
Tiện ren hệ Inch	38 Kinds / 2~72 T.P.I.
Tiện ren hệ Mét	40 Kinds / 0.4~14 mm
Tiện ren hệ D.P	21 Kinds / 8~44 D.P.
Tiện ren Module	18 Kinds / 0.3~3.5 M.P.
Bước tiến dao dọc	0.04~1.0 mm (0.0015"~0.04")
Bước tiến dao ngang	0.02~0.5 mm (0.00075"~0.02")
Đường kính nòng ụ động	Ø76 mm (3")
Hành trình nòng Ụ động	165 mm (6.5")
Côn tâm ụ động	MT.No.5
Motor trục chính	12.5HP				AC 9.4kW (12.5HP), Inverter
Motor bôi trơn					1/4HP
Motor làm mát	1/8HP
