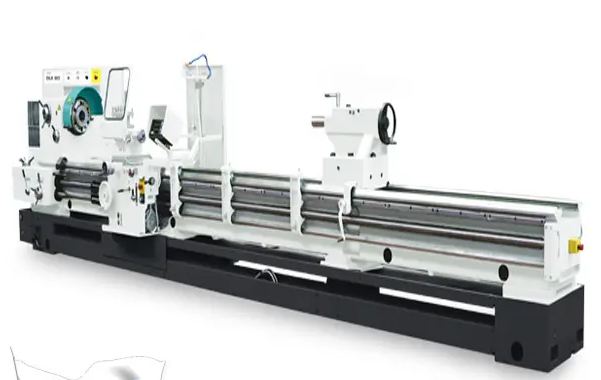

Máy tiện Trens SUI80

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số kỹ thuật:SpecificationsThông số kỹ thuậtSUI80Working rangeKhả năng làm việcMax. swing over bedTiện qua băng800 mmMax. swing over cross slideTiện qua bàn520 mmMax. swing in bed gapTiện qua hầu870 mmBed gap widthChiều rộng hầu320 mmDistance

Thông số kỹ thuật:

Specifications	Thông số kỹ thuật	SUI80
Working range	Khả năng làm việc
Max. swing over bed	Tiện qua băng	800 mm
Max. swing over cross slide	Tiện qua bàn	520 mm
Max. swing in bed gap	Tiện qua hầu	870 mm
Bed gap width	Chiều rộng hầu	320 mm
Distance between centers	Khoảng chống tâm	1500, 2000, 3000, 4000, 6000, 8000 mm
Height of centers	Chiều cao tâm	395 mm
Bed width	Độ rộng băng	550 mm
Main spindle	Trục chính
Spindle nose DIN (ISO702-III)	Mũi trục chính DIN (ISO702-III)	B11
Internal spindle taper	Độ côn trục chính	METRIC 100
Spindle bore	Lỗ trục chính	92 mm
Spindle speed	Tốc độ	14-1400 rpm (17 cấp)
Travel	Di chuyển
Working range of cross feed	Tốc độ ăn dao theo trục X	0,03-6,5 mm.rev-1
Cross rapid traverse	Tốc độ di chuyển nhanh trục X	2400 mm.min-1
Working range of longitudinal feed	Tốc độ ăn dao theo trục Z	0,06-13 mm.rev-1
Longitudinal rapid traverse	Tốc độ di chuyển nhanh trục Z	4800 mm.min-1
Carriages	Bàn xe dao
Working travel	Hành trình làm việc	440 mm
Tool slide working travel	Hành trình bàn trượt trên	195 mm
Max. tool size	Kích thước dao	40×40 mm
Threads	Tiện ren
Metric threads	Ren hệ Mét	0,5-160 mm (43 cấp)
Whitworth threads	Ren hệ Anh	1/8-40 záv./1″ (40 cấp)
Modular threads	Ren Module	0,25-48 mm (36 cấp)
Diametral Pitch threads	Ren DP	3/8-80DP (42 cấp)
Tailstock	Ụ động
Tailstock sleeve internal taper	Độ côn nòng ụ động	MORSE 6
Tailstock sleeve diameter	Bạc lót ụ động	110/120* mm
Tailstock sleeve travel	Hành trình nòng ụ động	210 mm
Spindle drive	Động cơ
Main motor output	Động cơ chính	15/18,5* kW
Height x Width	Chiều cao x chiều rộng	1700 x 1570 mm
Length	Chiều dài	3560/ 4060/ 5060/ 6060/ 8060/ 10060mm
Weight	Trọng lượng	5180/ 5440/ 5970/ 6400/ 7670/ 6830kg
