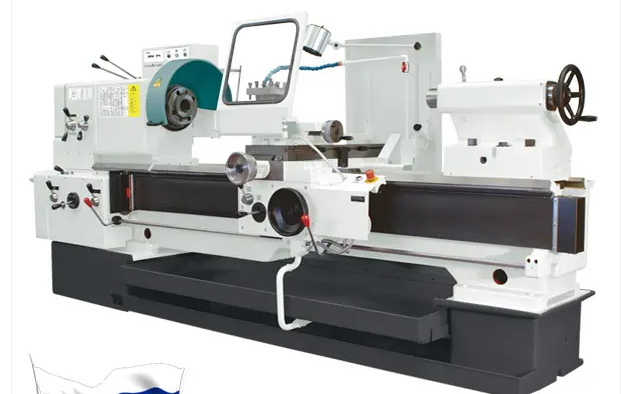

Máy tiện Trens SN71C

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số kỹ thuật:SpecificationsThông số kỹ thuậtSN71CWorking rangeKhả năng làm việcMax. swing over bedTiện qua băng710 mmMax. swing over cross slideTiện qua bàn420 mmMax. swing in bed gapTiện qua hầu960 mmBed gap widthChiều rộng hầu300 mmDistance

Thông số kỹ thuật:

Specifications	Thông số kỹ thuật	SN71C
*Working range*	*Khả năng làm việc*
Max. swing over bed	Tiện qua băng	710 mm
Max. swing over cross slide	Tiện qua bàn	420 mm
Max. swing in bed gap	Tiện qua hầu	960 mm
Bed gap width	Chiều rộng hầu	300 mm
Distance between centers	Khoảng chống tâm	1500, 2000, 3000, 4000 mm
Height of centers	Chiều cao tâm	355 mm
Bed width	Độ rộng băng	450 mm
Main spindle	Trục chính
Spindle nose DIN (ISO702-III)	Mũi trục chính DIN (ISO702-III)	B8
Internal spindle taper	Độ côn trục chính	METRIC 80
Spindle bore	Lỗ trục chính	73,5 mm
Spindle speed	Tốc độ	10-1000 rpm (16 cấp)
Travel	Di chuyển
Working range of cross feed	Tốc độ ăn dao theo trục X	0,025-3,2 mm.rev-1
Cross rapid traverse	Tốc độ di chuyển nhanh trục X	1500 mm.min-1
Working range of longitudinal feed	Tốc độ ăn dao theo trục Z	0,05-6,4 mm.rev-1
Longitudinal rapid traverse	Tốc độ di chuyển nhanh trục Z	3000 mm.min-1
Carriages	Bàn xe dao
Working travel	Hành trình bàn trượt dọc	400 mm
Tool slide working travel	Hành trình bàn trượt trên	180 mm
Max. tool size	Kích thước dao	40×40 mm
Threads	Tiện ren
Metric threads	Ren hệ Mét	0,5-40 mm (29 cấp)
Whitworth threads	Ren hệ Anh	1-80 záv./1″ (38 cấp)
Modular threads	Ren Module	0,25-20 MD (26 cấp)
Diametral Pitch threads	Ren DP	2-72DP (31 cấp)
Tailstock	Ụ động
Tailstock sleeve internal taper	Độ côn nòng ụ động	MORSE 5
Tailstock sleeve diameter	Bạc lót ụ động	90 mm
Tailstock sleeve travel	Hành trình nòng ụ động	240 mm
Other	Các thông số khác
Main motor output	Động cơ chính	7,5 kW
Height x Width	Chiều cao x chiều rộng	1560 x 1130 mm
Length	Chiều dài	3445/ 3945/ 4945/ 5945mm
Weight	Trọng lượng	2960/ 3080/ 3330/ 3580kg
