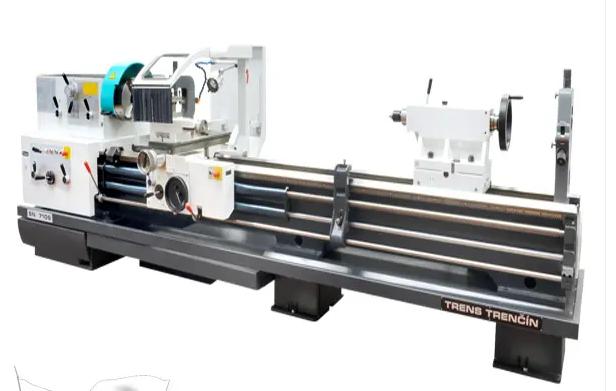

Máy tiện Trens SN710S

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số kỹ thuật:SpecificationsThông số kỹ thuậtSN 710SWorking rangeKhả năng làm việcMax. swing over bedTiện qua băng720 mmMax. swing over cross slideTiện qua bàn430 mmMax. swing in bed gapTiện qua hầu960 mmBed gap widthChiều rộng hầu300 mmDistance

Thông số kỹ thuật:

Specifications	Thông số kỹ thuật	SN 710S
Working range	Khả năng làm việc
Max. swing over bed	Tiện qua băng	720 mm
Max. swing over cross slide	Tiện qua bàn	430 mm
Max. swing in bed gap	Tiện qua hầu	960 mm
Bed gap width	Chiều rộng hầu	300 mm
Distance between centers	Khoảng chống tâm	1500, 2000, 3000, 4000 mm
Height of centers	Chiều cao tâm	355 mm
Bed width	Độ rộng băng	450 mm
Main spindle	Trục chính
Spindle nose DIN (ISO702-III)	Mũi trục chính DIN (ISO702-III)	B8/B11*
Internal spindle taper	Độ côn trục chính	METRIC 90/115/-
Spindle bore	Lỗ trục chính	77/105/130 mm
Min. spindle speed	Tốc độ tối thiểu	10-1600/1250* rpm (18 cấp)
Travel	Di chuyển
Working range of cross feed	Tốc độ ăn dao theo trục X	0,025-3,2 mm.rev-1
Cross rapid traverse	Tốc độ di chuyển nhanh trục X	1500 mm.min-1
Working range of longitudinal feed	Tốc độ ăn dao theo trục Z	0,05-6,4 mm.rev-1
Longitudinal rapid traverse	Tốc độ di chuyển nhanh trục Z	3000 mm.min-1
Carriages	Bàn xe dao
Working travel	Hành trình bàn trượt dọc	400 mm
Tool slide working travel	Hành trình bàn trượt trên	180 mm
Max. tool size	Kích thước dao	40×40 mm
Threads	Tiện ren
Metric threads	Ren hệ Mét	0,5-40 mm (29 cấp)
Whitworth threads	Ren hệ Anh	1-80 záv./1″ (38 cấp)
Modular threads	Ren Module	0,25-20 mm (26 cấp)
Diametral Pitch threads	Ren DP	2-72DP (3 cấp)
Tailstock	Ụ động
Tailstock sleeve internal taper	Độ côn nòng ụ động	MORSE 5
Tailstock sleeve diameter	Bạc lót ụ động	100 mm
Tailstock sleeve travel	Hành trình nòng ụ động	240 mm
Other	Thông số khác
Main motor output	Động cơ chính	7,5/11* kW
Height x Width	Chiều cao x chiều rộng	1635 x 1275 mm
Length	Chiều dài	3515/ 4015/ 5015/ 6015mm
Weight	Trọng lượng	3090/ 3250/ 3620/ 3890kg
