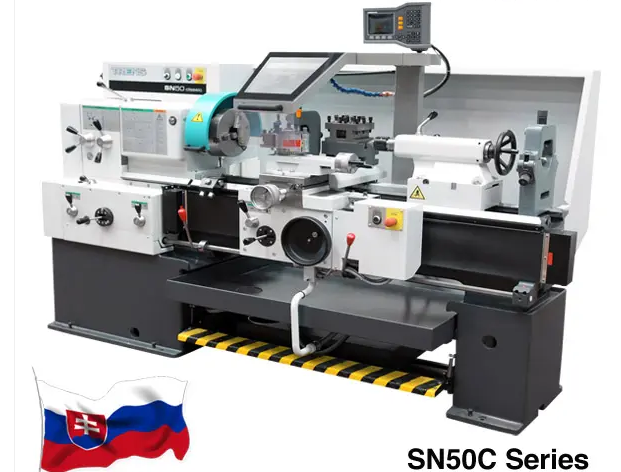

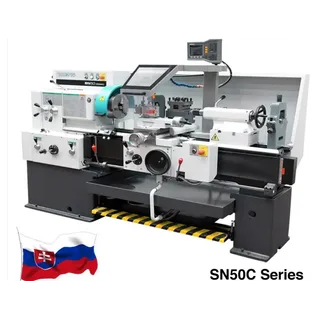

Máy tiện Trens SN50C

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số kỹ thuật:SpecificationsThông số kỹ thuậtSN 50CWorking rangeKhả năng làm việcMax. swing over bedTiện qua băng500 mmMax. swing over cross slideTiện qua bàn270 mmMax. swing in bed gapTiện qua hầu700 mmBed gap widthChiều rộng hầu230 mmDistance

Thông số kỹ thuật:

Specifications	Thông số kỹ thuật	SN 50C
Working range	Khả năng làm việc
Max. swing over bed	Tiện qua băng	500 mm
Max. swing over cross slide	Tiện qua bàn	270 mm
Max. swing in bed gap	Tiện qua hầu	700 mm
Bed gap width	Chiều rộng hầu	230 mm
Distance between centers	Khoảng chống tâm	1000,1500, 2000 mm
Height of centers	Chiều cao tâm	250 mm
Bed width	Độ rộng băng	340 mm
Main spindle	Trục chính
Spindle nose DIN (ISO702-III)	Mũi trục chính DIN (ISO702-III)	B6
Internal spindle taper	Độ côn trục chính	MT 6
Spindle bore	Lỗ trục chính	52 mm
Spindle speed	Tốc độ	22-2000 rpm (24 cấp)
Travel	Di chuyển
Working range of cross feed	Tốc độ ăn dao theo trục X	0,025-3,2 mm.rev-1
Cross rapid traverse	Tốc độ di chuyển nhanh trục X	1500 mm.min-1
Working range of longitudinal feed	Tốc độ ăn dao theo trục Z	0,05-6,4 mm.rev-1
Longitudinal rapid traverse	Tốc độ di chuyển nhanh trục Z	3000 mm.min-1
Carriages	Bàn xe dao
Working travel	Hành trình bàn trượt dọc	300 mm
Tool slide working travel	Hành trình bàn trượt trên	140 mm
Max. tool size	Kích thước dao	32×32 mm
Threads	Tiện ren
Metric threads	Ren hệ Mét	0,5-40 mm (29 cấp)
Whitworth threads	Ren hệ Anh	1-80 záv./1″ (cấp)
Modular threads	Ren Module	0,25-20 MD (26 cấp)
Diametral Pitch threads	Ren DP	2-72 DP (31 cấp)
Tailstock	Ụ động
Tailstock sleeve internal taper	Độ côn nòng ụ động	MT 5
Tailstock sleeve diameter	Bạc lót ụ động	70 mm
Tailstock sleeve travel	Hành trình nòng ụ động	180 mm
Other	Các thông số khác
Main motor output	Động cơ chính	5,5 kW
Height x Width	Chiều cao x chiều rộng	1500x1100mm
Length	Chiều dài	2640/ 3140/ 3610mm
Weight	Trọng lượng	1735/ 1835/ 1940kg
