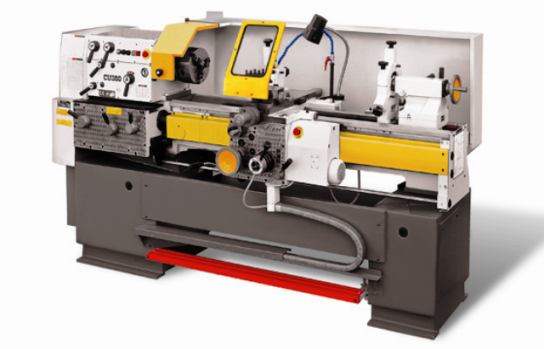

Máy tiện ren vít vạn năng CU 500M

Model

CU 500M

Chiều cao tâm

mm

250

Đường kính gia công tối đa trên băng máy

mm

500

Đường kính gia công tối đa trên bàn dao

mm

300

Đường kính gia công tối đa trong băng lõm

mm

700

Chiều rộng băng máy

mm

400

Khoảng cách tâm

mm

1000/1500/2000
/3000/4000/5000

Đầu trục chính DIN 55027

No

8

Lỗ trục chính

mm

72

Côn trục chính

metric

80

Lượng chạy dao dọc

mm/v.

0,039 – 12

Lượng chạy dao ngang

mm/v.

0,018 – 6

Số cấp tốc độ ăn dao

120

Số lượng ren cắt

64

Phạm vi cắt ren hệ mét

mm

0,5 – 120

Phạm vi cắt ren Anh

tpi

60 – 1/4

Phạm vi cắt ren module

module

0,125 – 30

Phạm vi cắt ren pitch

DP

240 – 1

Hành trình bàn dao ngang

mm

290

Hành trình bàn dao trên

mm

130

Đường kính nòng ụ động

mm

75

Côn ụ động

Morse

No.5

Hành trình nòng ụ động

mm

230

Công suất động cơ chính

kW

7,5 (11)

Tốc độ quay trục chính

vòng/ph.

20 – 2000

Số cấp tốc độ trục chính

21

Khối lượng máy:
-         chống tâm 1000mm
-         chống tâm 1500mm
-         chống tâm 2000mm
-         chống tâm 3000mm
-         chống tâm 4000mm
-         chống tâm 5000mm

kg

2650
2800
2950
3200
3550
3850
