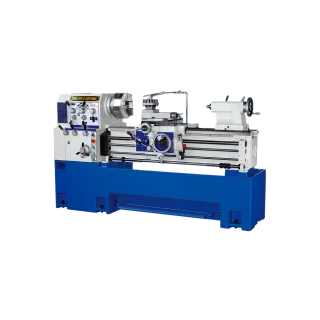

MÁY TIỆN NGANG S430x1000

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

S430 SeriesTHÔNG SỐ KỸ THUẬT / ModelS430x560S430x760S430x1000S430x1500S430x2200Vòng xoay trên băng máy430 mm (17")Vòng xoay trên bàn xe dao240 mm (9-1/2")Chiều cao tâm215 mm (8-1/2")Khoảng cách chống tâm560 mm (22")760 mm (30")1000 mm (40")1500 mm

S430 Series
THÔNG SỐ KỸ THUẬT / Model	S430x560	S430x760	S430x1000	S430x1500	S430x2200
Vòng xoay trên băng máy	430 mm (17")
Vòng xoay trên bàn xe dao	240 mm (9-1/2")
Chiều cao tâm	215 mm (8-1/2")
Khoảng cách chống tâm	560 mm (22")	760 mm (30")	1000 mm (40")	1500 mm (60")	2200 mm (90")
Vòng xoay vượt hầu	650 mm (25-1/2")
Bề rộng băng máy	300 mm (11-4/5")
Kiểu trục chính	ASA D1 - 6 / D1 - 8 ( Opt. )
Lỗ trục chính	58 mm (2-1/4") / 80 mm (3") Opt. )
Côn lỗ trục chính	MT 6 / MT 7 Opt.
Tốc độ trục chính	20 ~ 2000 R.P.M. ( 12 steps )-spindle bore :58mm /40 ~ 2000 R.P.M. ( 12 steps )-spindle bore :80mm
Tiện ren hệ Inch	4 ~ 56 T.P.I.
Tiện ren hệ Mét	P 0.5 ~ P 7
Ăn phôi dọc bàn	0.05 ~ 0.82 mm (0.002-0.032")
Ăn phôi ngang bàn	0.02 ~ 0.4 mm (0.001-0.0094")
Đường kính trục vít me	35 mm (1-1/3")
Bước ren trục vít me	4 TPI or 6 mm
Côn ụ động	MT 4
Hành trình trục ụ động	150 mm (5-7/8")
Đường kính trục ụ động	58 mm (2-1/4")
Động cơ chính	5HP (3.75KW) / 7.5HP (5.625KW) ( Opt. )
Bơm giải nhiệt	1/8 HP (0.1KW)
Hành trình ụ dao	125 mm (4-7/8")
Hành trình ngang bàn xe dao	245 mm (9-2/3")
Kích thước máy (cm)	165 x 81 x 119	189 x 81 x 119	215 x 81 x 119	265 x 81 x 119	342 x 81 x 119
Kích thước đóng kiện (cm)	182 x 95 x 168	200 x 95 x 168	228 x 95 x 168	279 x 95 x 168	355 x 95 x 168
Trọng lượng tịnh	1500	1680	1760	2050	2405
Trọng lượng gộp	1600	1780	1860	2200	2555
