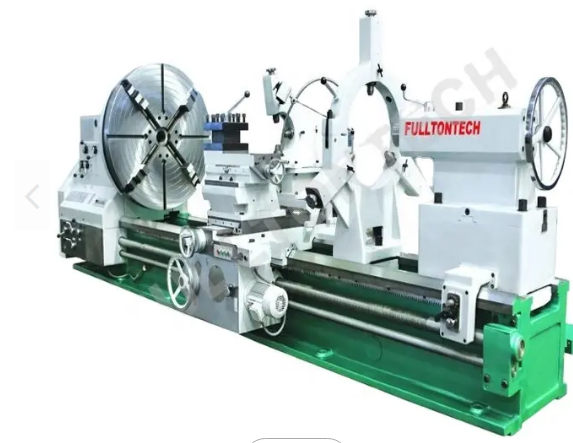

Máy tiện ngang hạng nặng CF61140A

Thông tin cơ bản: Max. Tải trọng phôi 6-8 tấn, chiều rộng của giường là 755mm, hai thanh dẫn theo trục Z
Thông số kỹ thuật:
ITEM CF61100A / CF61125A / CF61140A / CF61160A
Max. Đường kính xích đu trên giường1000mm1250mm1400mm1600mm
Max. Đường kính xoay trên vận chuyển630mm880mm1050mm1250mm
Max. Trọng lượng phôi giữa hai tâm6 tấn
Chiều rộng của các thanh dẫn hướng trên giường755mm
Khoảng cách giữa các tâm1000 đến 10000mm Đường
kính lỗ trục chính100mm
Độ côn của mũi trục chính1:20
Các bước tốc độ trục chínhTiến 12
Đảo ngược 12
Phạm vi tốc độ trục
chính6-272rpm4,25-192rpm Phạm vi cấp liệu trên mỗi vòng quay trục chính48kids
Dọc 0,057- 12,726mm
Chéo 0,027-6,096mm
Phạm vi ren hệ mét46loại 1-224mm
Phạm vi ren có giá trị trắng46loại 28-1 tpi
Phạm vi ren mô-đun37loại 0,25-56mm
Giá đỡ ổn địnhΦ50～Φ470mm
Phần cán dao Tối
đa 4545mm. Hành trình trượt trên 350mm
Tốc độ di chuyển nhanh của trụ dao Dọc 3,8m/phút
Đường chéo 1,9m/phút
Đường kính của ống lót trung tâm140mm Hành trình của ống lót
trung tâm Độ côn ụ 300mm (Morse)Morse No.6 Công suất động cơ chính22Kw
