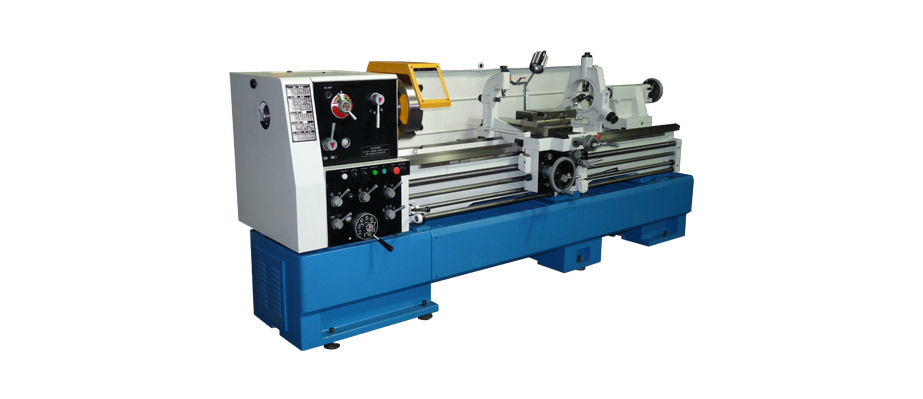

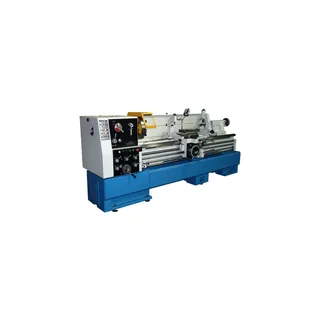

Máy tiện ly hợp DY-560M

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

NGƯỜI MẪUDY-560MDY-660MDY-760MXÍCH ĐUKhoảng cách giữa các trung tâm1000/1500/2000/2500/3000/4000/5000/6000mmChiều cao của Trung tâm (Trên giường)280mm330mm380mmLung lay trên giường560mm660mm760 mmSwing Over Cross Slide310 mm410mm510mmSwing Over

NGƯỜI MẪU		DY-560M	DY-660M	DY-760M
XÍCH ĐU	Khoảng cách giữa các trung tâm	1000/1500/2000/2500/3000/4000/5000/6000mm
	Chiều cao của Trung tâm (Trên giường)	280mm	330mm	380mm
	Lung lay trên giường	560mm	660mm	760 mm
	Swing Over Cross Slide	310 mm	410mm	510mm
	Swing Over Gap	800 mm	900 mm	1000 mm
GIƯỜNG	Chiều rộng	410mm
ĐẦU CỔ	mũi trục chính	D1-8 / D1-11 (Tùy chọn)
	lỗ khoan trục chính	104 mm / 130 mm (Tùy chọn)
	Tốc độ trục chính (rpm)	25 ~ 1250vòng/phút
	Số tốc độ trục chính	12 Thay đổi
nguồn cấp dữ liệu - THREAD	vít chì	Ø45mm.2T.PI hoặc 6 cao độ
	Số lần thay đổi nguồn cấp dữ liệu	36
	Phạm vi thức ăn theo chiều dọc	0,05 ~ 0,70 mm/vòng
	Phạm vi thức ăn chéo	0,025 ~ 0,35 mm/vòng
	Chủ đề inch	2 ~ 28TPI
	Chủ đề số liệu	P0.8 ~ 14mm
	Số DP / Phạm vi	ĐP 4 ~ 56
	Mô-đun Pitch Số / Phạm vi	Chế độ 0,5 ~ 7
CÔNG CỤ TRƯỢT	Du lịch trượt chéo	380mm
CÔNG CỤ TRƯỢT	Du lịch nghỉ ngơi hợp chất	255 mm
CỔ PHIẾU	du lịch lông ngỗng	180mm
	đường kính lông ngỗng	75mm
	côn trung tâm	MT#5
ĐỘNG CƠ	Động cơ chính	15 HP / 20 HP (Tùy chọn)
	Động cơ thức ăn nhanh	1/4HP
	Bơm nước làm mát	1/8 mã lực
Chiều dài (mm)	2800/3300/3800/4300/4800/5800/6800/7800mm
Chiều rộng (mm)	1400
Chiều cao (mm)	1530	1630	1730
Tây Bắc (kg)	2400/2700/3000/3300/3700/4500/5200/6000kg

Công suất trọng lượng phôi	chỉ mâm cặp	Mâm cặp + Ụ	Mâm cặp + 1 Chân nghỉ + Ụ	Mâm cặp + 2 Càng tựa + Ụ
Đường kính trục chính 104mm	500kg	1200kg	2000kg	3000kg
Đường kính trục chính 130mm	600kg	1300kg	2100kg	3100kg
