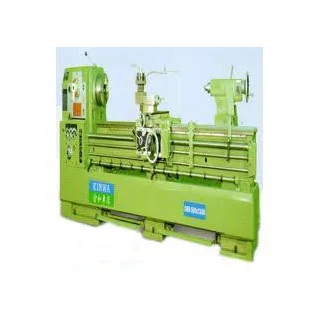

Máy tiện Kinwa CHD-660×3000

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số kỹ thuật Máy tiện Kinwa CHD-660×3000:ModelCHD-660×2200CHD-660×3000CHD-660×4000Khả năng gia côngĐường kính tiện qua băng660 mm660 mm660 mmĐường kính tiện qua bàn xe dao445 mm445 mm445 mmĐường kính tiện qua hầu892 mm892 mm892 mmChiều rộng

Thông số kỹ thuật Máy tiện Kinwa CHD-660×3000:

Model	CHD-660×2200	CHD-660×3000	CHD-660×4000
Khả năng gia công
Đường kính tiện qua băng	660 mm	660 mm	660 mm
Đường kính tiện qua bàn xe dao	445 mm	445 mm	445 mm
Đường kính tiện qua hầu	892 mm	892 mm	892 mm
Chiều rộng hầu	270 mm	270 mm	270 mm
Khoảng cách chống tâm	2218 mm	2968 mm	3983 mm
Chiều rộng băng máy	400 mm	400 mm	400 mm
Hành trình bàn trượt ngang	242 mm	242 mm	242 mm
Hành trình bàn trượt trên	400 mm	400 mm	400 mm
Trục chính
Lỗ trục chính	104 mm	104 mm	104 mm
Độ côn trục chính	MT7 x MT5	MT7 x MT5	MT7 x MT5
Số cấp tốc độ trục chính	12 cấp	12 cấp	12 cấp
Mũi trục chính	A2 – 8, D2 – 8, D1 – 11	A2 – 8, D2 – 8, D1 – 11	A2 – 8, D2 – 8, D1 – 11
Tốc độ trục chính	4 P : 13, 20, 30, 47, 70, 105, 150, 230, 340, 530, 800, 1200 rpm 6 P : 8, 13, 20, 31, 47, 70, 100, 150, 230, 350, 530, 800 rpm
Tiện ren, tiện trơn
Số cấp tốc độ tiện trơn	36 cấp	36 cấp	36 cấp
Bước ăn dao theo chiều dọc	0.037 ~ 1.04 mm / rev (P = 6 mm, 12 mm)
Bước ăn dao theo chiều ngang	Bằng 1/2 chiều dọc	Bằng 1/2 chiều dọc	Bằng 1/2 chiều dọc
Đường kính trục vít me	45 mm	45 mm	45 mm
Bước ren trục Vít me	4 TPI, P = 6 mm (2 TPI, P = 12 mm)
Tiện ren hệ Inch	2 ~ 72 TPI / 44 Kinds (1 ~ 42 TPI / 48 Kinds)
Tiện ren hệ Mét	0.2 ~ 14 mm / 39 Kinds (0.4 ~ 28 mm / 44 Kinds)
Ụ động
Hành trình nòng ụ động	250 mm	250 mm	250 mm
Đường kính nòng ụ động	80 mm	80 mm	80 mm
Độ côn	MT # 5	MT # 5	MT # 5
Động cơ
Động cơ chính	10 HP / 4 P	10 HP / 4 P	10 HP / 4 P
Động cơ bơm làm mát	1 / 8 HP	1 / 8 HP	1 / 8 HP
Kích thước, trọng lượng
Chiều cao	1500 mm	1500 mm	1500 mm
Kích thước sàn	2700 × 1200 mm	4500 × 1200 mm	5500 × 1200 mm
Trọng lượng	3000 kgs	3200 kgs	3700 kgs
