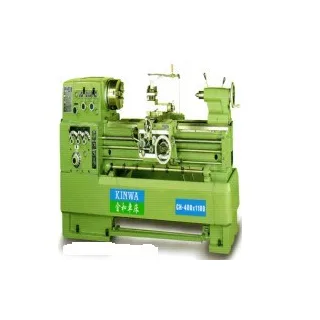

Máy tiện Kinwa CH-400×1100

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số kỹ thuật:ModelCH-400×800CH-400×1100Khả năng gia côngĐường kính tiện qua băng406 mm406 mmĐường kính tiện qua bàn xe dao238 mm238 mmĐường kính tiện qua hầu580 mm580 mmChiều rộng hầu150 mm150 mmKhoảng cách chống tâm767 mm1067 mmChiều rộng băng

Thông số kỹ thuật:

Model	CH-400×800	CH-400×1100
Khả năng gia công
Đường kính tiện qua băng	406 mm	406 mm
Đường kính tiện qua bàn xe dao	238 mm	238 mm
Đường kính tiện qua hầu	580 mm	580 mm
Chiều rộng hầu	150 mm	150 mm
Khoảng cách chống tâm	767 mm	1067 mm
Chiều rộng băng máy	300 mm	300 mm
Hành trình bàn trượt ngang	145 mm	145 mm
Hành trình bàn trượt trên	265 mm	265 mm
Trục chính
Lỗ trục chính	51 mm	51 mm
Độ côn trục chính	MT6xMT4	MT6xMT4
Mũi trục chính	A1 – 6, D1 – 6	A1 – 6, D1 – 6
Số cấp tốc độ trục chính	8 cấp	8 cấp
Tốc độ trục chính	70, 110, 180, 290, 430, 690, 1125, 1800 rpm
Tiện ren, tiện trơn
Số cấp tốc độ tiện trơn	36 cấp	36 cấp
Bước ăn dao theo chiều dọc	0.07 ~ 0.50 mm / rev	0.07 ~ 0.50 mm / rev
Bước ăn dao theo chiều ngang	Bằng 1/2 chiều dọc	Bằng 1/2 chiều dọc
Đường kính trục vít me	35 mm	35 mm
Bước ren trục Vít me	4 TPI , P = 6 mm	4 TPI , P = 6 mm
Tiện ren hệ Inch	4 ~ 42 TPI ( 36 Kinds )	4 ~ 42 TPI ( 36 Kinds )
Tiện ren hệ Mét	0.4 ~ 7.0 mm ( 36 Kinds )	0.4 ~ 7.0 mm ( 36 Kinds )
Ụ động
Hành trình nòng ụ động	170 mm	170 mm
Đường kính nòng ụ động	60 mm	60 mm
Độ côn	MT # 4	MT # 4
Động cơ
Động cơ chính	5 HP ( 7.5 HP )	5 HP ( 7.5 HP )
Động cơ bơm làm mát	1 / 8 HP	1 / 8 HP
Kích thước, trọng lượng
Chiều cao	1400 mm	1400 mm
Kích thước sàn	2000 × 1000 mm	2300 × 1000 mm
Trọng lượng	1450 kgs	1550 kgs
