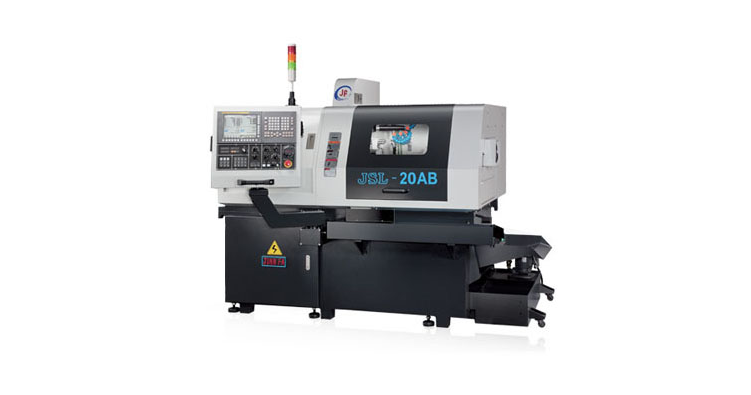

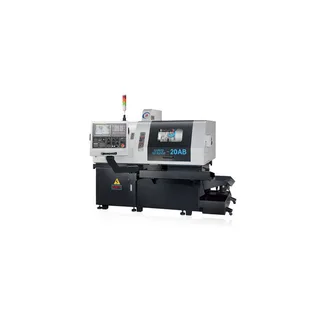

MÁY TIỆN KIỂU THỤY SỸ JSL-20AB

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

THÔNG SỐ KỸ THUẬT MÁY TIỆN CNC KIỂU THỤY SỸ JSL-20ABModelĐơn Vị20ABĐường kính tiện lớn nhất của trục chínhmm20Đường kính tiện lớn nhất của trục phụmm20Chiều dài vật tiện lớn nhất( có ống dẫn cố định )mm200Chiều dài vật tiện lớn nhất( có ống dẫn hướng

THÔNG SỐ KỸ THUẬT MÁY TIỆN CNC KIỂU THỤY SỸ JSL-20AB

Model	Đơn Vị	20AB
Đường kính tiện lớn nhất của trục chính	mm	20
Đường kính tiện lớn nhất của trục phụ	mm	20
Chiều dài vật tiện lớn nhất( có ống dẫn cố định )	mm	200
Chiều dài vật tiện lớn nhất( có ống dẫn hướng quay )	mm	85 (optional:150)
Chiều dài vật tiện lớn nhất( không ống dẫn lót )	mm	45
Khả năng khoan tối đa của trục chính	mm	10
Khả năng khoan tối đa của trục phụ	mm	10
Khả năng taro tối đa của trục chính		M8
Khả năng taro tối đa của trục phụ		M8
Khả năng khoan chéo tối đa	mm	10
Khả năng taro chéo tối đa		M6
Số dụng cụ tiện ngoài	pcs	8
Số dụng cụ tiện trong	pcs	5
Số dụng cụ khoan	pcs	4 (optional:7)
Gía đỡ dụng cụ	pcs	4
Kích thước dao	mm	12x12x90
Số trục di chuyển trên máy		7
Số trục di chuyển trên máy		(X1/Y1/Z1/X2/Z2/C1/C2)
Đường kính lỗ trục chính	mm	29
Tốc độ cho phép của trục chính	rpm	200~8000
Bước tiến chạy dao nhanh trục X/Z	m/min	24
Công suất động cơ trục chính	kw	3.7
Công suất động cơ trục phụ	kw	2.2
Động cơ X1 / Z1	kw	0.5 / 0.75
Động cơ trục Y	kw	0.75
Động cơ khoan	kw	0.75
Động cơ khoan kết thúc	kw	0.75
Động cơ X2 / Z2	mm	0.5 / 0.5
Động cơ làm mát	kw	0.375
Công suất yêu cầu	kw	15KVA
Đường kính máy	mm	2605x1420x2150
Trọng lượng máy	kg	2400
