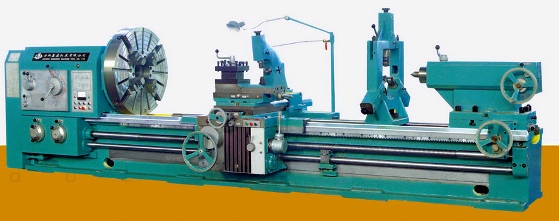

Máy tiện hạng nặng CW61160B
- Bảo hành
- 12 tháng
Khu vực này chưa có chi nhánh còn hàng — chọn khu vực khác hoặc đặt hàng online.
Thông số kỹ thuật
| Bảo hành | 12 tháng |
|---|
Đặc điểm nổi bật
Nội dung chính
|
Model |
CW61160B |
|
|
KHẢ NĂNG GIA CÔNG |
||
|
Đường kính gia công trên băng máy |
mm |
1640 |
|
Đường kính gia công trên bàn dao |
mm |
1250 |
|
Chiều dài chống tâm |
mm |
1500,3000,5000,6000,8000,10000 |
|
Chiều dài tiện |
mm |
1300,2800,4800,5800,7800,9800 |
|
Chiều rộng băng máy |
mm |
755 |
|
TRỤC CHÍNH |
||
|
Mũi trục chính |
mm |
A215 (8xM22) |
|
Đường kính lỗ trục chính |
mm |
130 |
|
Côn lỗ trục chính |
mm |
1:20 / 140 |
|
Phạm vi tốc độ quay của trục chính |
v/ph. |
3.15-315 |
|
Số cấp tốc độ quay trục chính |
|
21 |
|
ĂN DAO |
||
|
Lượng chạy dao dọc |
mm/v. |
(56) 0,1 - 12 |
|
Lượng chạy dao ngang |
mm/v. |
(56) 0,05 - 6 |
|
Lượng chạy dao của bàn dao trên |
mm/v. |
0,025 - 3 |
|
Phạm vi và số cấp cắt ren hệ mét |
mm |
1 – 120 ; 44 |
|
Phạm vi và số cấp cắt ren hệ Anh |
inch |
28 - 1/4 ; 31 |
|
Phạm vi và số cấp cắt ren Modul |
mm |
0.5 - 60 ; 45 |
|
Phạm vi và số cấp cắt ren Pitch |
DP |
1/2 - 56 ; 38 |
|
BÀN DAO |
||
|
Kích thước chuôi dao |
mm |
45 x 45 |
|
Phạm vi xoay |
độ |
+ 90 |
|
Hành trình tối đa của bàn dao |
|
1450, 2950, 4950, 5950, 7950, 9950, 11950 |
|
Hành trình bàn dao trên |
mm |
300 |
|
Hành trình bàn dao ngang |
mm |
630 |
|
Tốc độ hành trình nhanh của bàn dao |
mm/ph |
3740 |
|
Tốc độ hành trình nhanh của bàn dao ngang |
mm/ph |
1870 |
|
Tốc độ hành trình nhanh của bàn dao trên |
mm/ph |
935 |
|
Ụ ĐỘNG |
||
|
Đường kính nòng ụ động |
mm |
160 |
|
Hành trình nòng ụ động |
mm |
300 |
|
Côn ụ động |
Morse |
6 |
|
CÁC THÔNG SỐ KHÁC |
||
|
Công suất động cơ truyền động chính |
kW |
22,0 |
|
Khối lượng tối đa của vật gia công |
kg |
6.000 |
|
Kích thước máy : |
mm |
4600,6100,8100,9100,11100,13100,15100 |
|
Khối lượng máy (với chống tâm 3000mm) |
kg |
12.900 |
