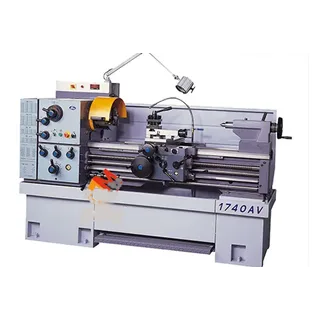

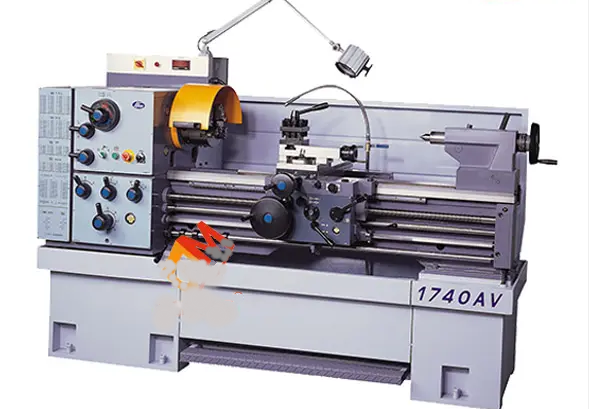

Máy tiện Gosan 1760A

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số kỹ thuật:Model1740A/ 1740AV1760A/ 1760AVKhả năng gia côngĐường kính tiện qua băng434mm 17inĐường kính tiện qua bàn277mm 10-7/8inChiều cao tâm217mm 8-1/2inKhoảng chống tâm1000mm 40in1500mm 60inBăng máyChiều rộng băng máy300mm 12inKhả năng

Thông số kỹ thuật:

Model	1740A/ 1740AV	1760A/ 1760AV
Khả năng gia công
Đường kính tiện qua băng	434mm 17in
Đường kính tiện qua bàn	277mm 10-7/8in
Chiều cao tâm	217mm 8-1/2in
Khoảng chống tâm	1000mm 40in	1500mm 60in
Băng máy
Chiều rộng băng máy	300mm 12in
Khả năng tiện qua hầu	630mm 25in
Chiều dài hầu	250mm 10in
Trục chính
Mũi trục chính	D1-6” CAMLOCK
Lỗ trục chính	58mm 2-1/4in
Độ côn trục chính	M.T. No.#6
Số cấp tốc độ	12(Variable speed change : 3steps for AV type)
Tốc độ trục chính	20 – 2000 R.P.M. (Variable speed change:10-2000R.P.M. for AV type)
Bàn xe dao
Hành trình dịch bàn trượt dọc	235mm 9-1/4 in
Hành trình dịch bàn trượt trên	130mm 5-1/4 in
Kích thước dao tiện	25mm1 in
Ụ động
Hành trình nòng ụ động	125mm. 5 in
Độ côn nòng ụ động	M.T No. #4
Đường kính nòng ụ động	Dia. 58mm. Dia. 2-1/4 in
Tiện ren
Kích thước trục vít me	Dia. 32mm. pitch 6mm Dia. 1-1/4” 4 T.P.I.
Số cấp tiện ren hệ Inch	48 cấp
Tiện ren hệ Inch	2 – 72 TPI
Số cấp tiện ren hệ Mét	48 cấp
Tiện ren hệ Mét	0.2 – 14 mm
Số cấp tiện ren hệ DP	24 cấp
Tiện ren hệ DP	8.-.60 D.P.
Số cấp tiện ren hệ Module	24 cấp
Tiện ren hệ Module	0.2 – 3.5 MOD.
Tiện trơn
Tốc độ ăn dao theo chiều dọc	0.04-1.00mm./rev. 0.0015-0.04in./rev.
Tốc độ ăn dao theo chiều ngang	0.02-0.50mm./rev. 0.0075-0.02in./rev.
Động cơ
Động cơ chính	3.75KW. 5 HP Electrical Brake
Động cơ bơm làm mát	0.09KW. 1/8 HP
Trọng lượng máy	1500 Kgs	1700 Kgs
