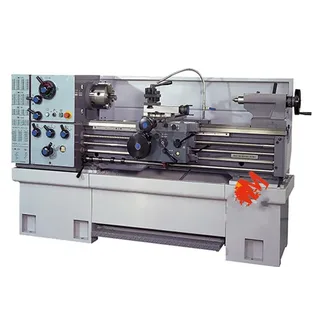

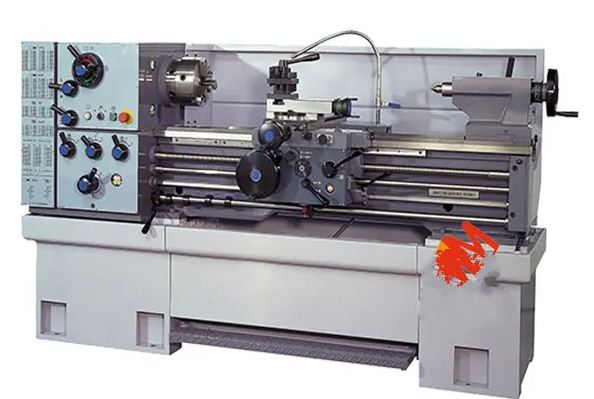

Máy tiện Gosan 1560A

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số kỹ thuật:Model1540A/ 1540AV1560A/ 1560AVKhả năng gia côngĐường kính tiện qua băng380mm 15inĐường kính tiện qua bàn225mm 8-7/8inChiều cao tâm191mm 7-1/2inKhoảng chống tâm1000mm 40in1500mm 60inBăng máyChiều rộng băng máy300mm 12inKhả năng tiện

Thông số kỹ thuật:

Model	1540A/ 1540AV	1560A/ 1560AV
Khả năng gia công
Đường kính tiện qua băng	380mm 15in
Đường kính tiện qua bàn	225mm 8-7/8in
Chiều cao tâm	191mm 7-1/2in
Khoảng chống tâm	1000mm 40in	1500mm 60in
Băng máy
Chiều rộng băng máy	300mm 12in
Khả năng tiện qua hầu	580mm 23in
Chiều dài hầu	250mm 10in
Trục chính
Mũi trục chính	D1-6” CAMLOCK
Lỗ trục chính	58mm 2-1/4in
Độ côn trục chính	M.T. No.#6
Số cấp tốc độ	12(Variable speed change : 3steps for AV type)
Tốc độ trục chính	20 – 2000 R.P.M. (Variable speed change:10-2000R.P.M. for AV type)
Bàn xe dao
Hành trình dịch bàn trượt dọc	235mm 9-1/4 in
Hành trình dịch bàn trượt trên	130mm 5-1/4 in
Kích thước dao tiện	25mm1 in
Ụ động
Hành trình nòng ụ động	125mm. 5 in
Độ côn nòng ụ động	M.T No. #4
Đường kính nòng ụ động	Dia. 58mm. Dia. 2-1/4 in
Tiện ren
Kích thước trục vít me	Dia. 32mm. pitch 6mm Dia. 1-1/4” 4 T.P.I.
Số cấp tiện ren hệ Inch	48 cấp
Tiện ren hệ Inch	2 – 72 TPI
Số cấp tiện ren hệ Mét	48 cấp
Tiện ren hệ Mét	0.2 – 14 mm
Số cấp tiện ren hệ DP	24 cấp
Tiện ren hệ DP	8-60 D.P.
Số cấp tiện ren hệ Module	24 cấp
Tiện ren hệ Module	0.2 – 3.5 MOD.
Tiện trơn
Tốc độ ăn dao theo chiều dọc	0.04-1.00mm./rev. 0.0015-0.04in./rev.
Tốc độ ăn dao theo chiều ngang	0.02-0.50mm./rev. 0.0075-0.02in./rev.
Động cơ
Động cơ chính	3.75KW. 5 HP Electrical Brake
Động cơ bơm làm mát	0.09KW. 1/8 HP
Trọng lượng máy	1400 Kgs	1600 Kgs
