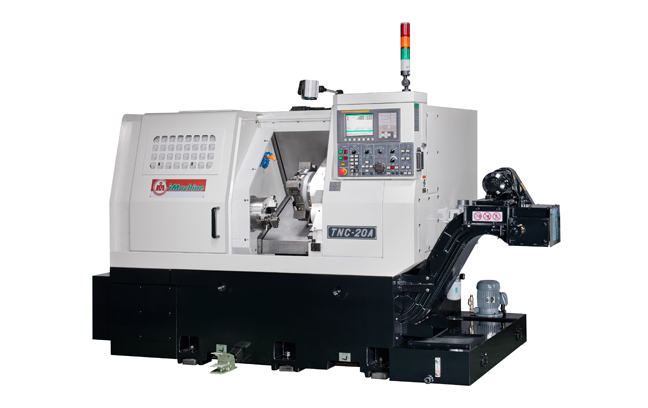

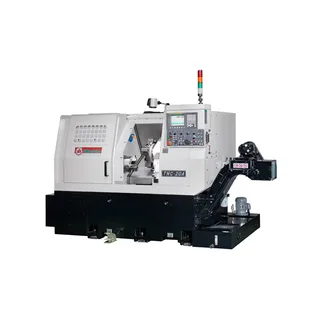

Máy tiện giường nghiêng CNC TNC40Nx1650

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Dòng TNCTNC-20A/ALTNC-30N/30NLTNC30Nx 1650/2150/2650TNC-40N/NLTNC40Nx 1650/2150/2650Dung tíchXích đu trên giường (mm)460640600640600Đu qua yên xe (mm)280430430430430Khoảng cách giữa tâm (mm)460/660670/11501730/2230/2730670/11501715/2215/2715Đường

Dòng TNC	TNC-20A/AL	TNC-30N/30NL	TNC30Nx 1650/2150/2650	TNC-40N/NL	TNC40Nx 1650/2150/2650
Dung tích
Xích đu trên giường (mm)	460	640	600	640	600
Đu qua yên xe (mm)	280	430	430	430	430
Khoảng cách giữa tâm (mm)	460/660	670/1150	1730/2230/2730	670/1150	1715/2215/2715
Đường kính cắt (mm)	270(Trực tiếp)/220(VDI)	480(Trực tiếp)/440(VDI)		480 (Trực tiếp)/440(VDI)
Mâm cặp thủy lực (mm)	210	254	254	304	304
Đường kính thanh (mm)	52	75	75	90	90
Con quay
mũi trục chính	A2-6	A2-8	A2-8	A2-8	A2-8
Lỗ trục chính (mm)	62	87	87	102	102
côn trục chính	20/1	20/1	20/1	20/1	20/1
Tốc độ trục chính (rpm)	40-4000	32-3200	32-3200	10-2500	10-2500
Động cơ trục chính (kw)	Fanuc β18ip (9/11kw)	Fanuc α22ip (11/15kw)	Fanuc α18i (18.5/22kw) + Hộp giảm tốc 2 bước (1:4)
tháp pháo
loại tháp pháo	tháp pháo thủy lực
Trạm công cụ & kích thước (OD)	8,25x25	25x25	25x25	25x25	25x25
du lịch X	150	255	255	255	255
du lịch z	400/640	610/1090	1650/2150/2650	610/1090	1650/2150/2650
ụ
Hành trình ụ (mm)	240/480	500/980	1560/2060/2560	500/980	1560/2060/2560
Quill hành trình (mm)	80	100	100	100	100
Quill côn (mm)	MT4	MT4	MT4	MT4	MT4
