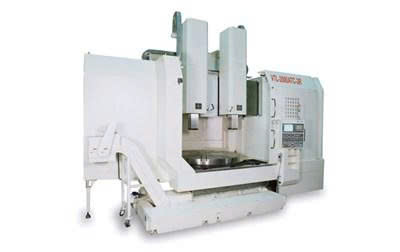

Máy tiện đứng CNC VTL4500ATC-2R
- Thương hiệu
- Hãng khác
- Bảo hành
- 12 Tháng
Khu vực này chưa có chi nhánh còn hàng — chọn khu vực khác hoặc đặt hàng online.
Thông số kỹ thuật
| Thương hiệu | Hãng khác |
|---|---|
| Bảo hành | 12 Tháng |
Đặc điểm nổi bật
Giải pháp gia công phôi lớn với bàn Ø4500 mm, đường kính quay Ø4800 mm và hệ thống thay dao tự động.
Nội dung chính
⚙️ MÁY TIỆN CNC CHO PHÔI KÍCH THƯỚC LỚN

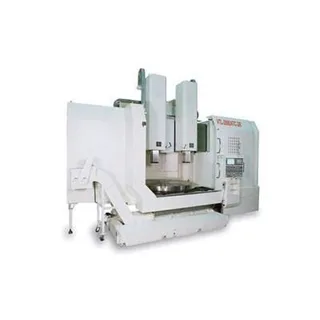

Máy tiện đứng CNC VTL4500ATC-2R được thiết kế cho các công việc gia công cần không gian bàn lớn. Bàn máy có đường kính Ø4500 mm. Đường kính quay tối đa đạt Ø4800 mm. Chiều cao quay tối đa là 1600 mm.
Với tải phôi tối đa 35000 kg, thiết bị phù hợp cho các chi tiết có kích thước và trọng lượng lớn. Cấu hình đứng giúp bố trí phôi trên bàn máy thuận tiện hơn trong quá trình gia công.
🏗️ Bàn máy Ø4500 mm
Đường kính bàn đạt Ø4500 mm. Kích thước này tạo không gian làm việc rộng cho các chi tiết có đường kính lớn.
Đường kính quay tối đa đạt Ø4800 mm. Chiều cao quay tối đa 1600 mm giúp mở rộng phạm vi gia công theo chiều đứng.
⚖️ Khả năng xử lý phôi nặng
Thiết bị có khả năng xử lý phôi với khối lượng tối đa 35000 kg. Đây là thông số quan trọng khi lựa chọn máy cho các xưởng gia công chi tiết cơ khí nặng.
📐 HÀNH TRÌNH GIA CÔNG THEO TRỤC
Phạm vi chuyển động được thiết kế cho không gian gia công lớn. Các thông số X, Z và Crossrail cho phép thiết lập vùng làm việc theo từng yêu cầu gia công.
🔧 Hành trình trục X
Hành trình trục X được cấu hình:
X2: -700 đến 1950 mm / X1: -50 đến 2650 mm
Cấu hình này cung cấp khoảng dịch chuyển rộng cho dao trong quá trình tiếp cận phôi.
↕️ Hành trình trục Z
Hành trình trục Z đạt 1500 mm. Khoảng hành trình này hỗ trợ gia công các chi tiết có chiều cao lớn.
🛠️ Hành trình Crossrail
Hành trình dọc của Crossrail đạt 1000 mm. Thông số này hỗ trợ điều chỉnh vị trí làm việc theo chiều cao của chi tiết.
⚙️ TRỤC CHÍNH VÀ DẢI TỐC ĐỘ
Hệ thống trục chính sử dụng động cơ FANUC. Dải tốc độ được chia thành cấp thấp và cấp cao để đáp ứng các điều kiện gia công khác nhau.
🔄 Tốc độ trục chính
Ở dải thấp, tốc độ trục chính đạt 1–14 vòng/phút. Dải cao đạt 14–60 vòng/phút.
Việc phân chia tốc độ giúp người vận hành lựa chọn chế độ phù hợp với từng nguyên công. Máy tiện có thể được thiết lập theo yêu cầu của vật liệu và quá trình cắt.
🚀 Tốc độ trục chính trực tiếp
Cấu hình VTL4500ATC+C-2R có tốc độ trục chính trực tiếp từ 1–1200 vòng/phút ở dải thấp. Dải cao đạt 1200–2400 vòng/phút.
⚡ TỐC ĐỘ DI CHUYỂN VÀ NẠP CẮT
Khả năng di chuyển nhanh góp phần rút ngắn thời gian chuyển vị trí giữa các bước gia công. Các thông số được thiết lập riêng cho trục X và Z.
➡️ Di chuyển nhanh trục X
Tốc độ di chuyển nhanh của trục X đạt 6 m/phút. Thông số này hỗ trợ đưa dao đến vị trí gia công nhanh hơn.
↕️ Di chuyển nhanh trục Z
Trục Z có tốc độ di chuyển nhanh 10 m/phút. Đây là thông số hỗ trợ quá trình thay đổi vị trí theo chiều cao.
✂️ Tốc độ nạp cắt
Tốc độ nạp cắt nằm trong khoảng 1–2000 mm/phút. Người vận hành có thể lựa chọn tốc độ phù hợp với từng công đoạn.
🔄 HỆ THỐNG THAY DAO TỰ ĐỘNG
Hệ thống thay dao tự động được bố trí với 16x2 vị trí công cụ. Cấu hình này hỗ trợ chuẩn bị nhiều dụng cụ cho các nguyên công khác nhau.
🧰 Cán dụng cụ BT-50
Thiết bị sử dụng cán dụng cụ 7/24 Côn BT-50. Chuẩn cán này được sử dụng cho hệ thống dụng cụ của máy.
⏱️ Thời gian thay dao
Thời gian thay đổi từ công cụ này sang công cụ khác là 60 giây. Cơ chế thay dao tự động giúp giảm thao tác thủ công trong quá trình vận hành.
🖥️ BỘ ĐIỀU KHIỂN FANUC 31i
Hệ thống sử dụng bộ điều khiển FANUC 31i. Bộ điều khiển đảm nhiệm việc quản lý chương trình và các chuyển động của máy theo dữ liệu gia công.
🎛️ Điều khiển theo chương trình
FANUC 31i hỗ trợ vận hành theo chương trình CNC. Người dùng có thể thiết lập các bước gia công theo yêu cầu của từng chi tiết.
Đối với máy tiện CNC cỡ lớn, hệ thống điều khiển đóng vai trò quan trọng trong việc phối hợp các chuyển động. Việc lựa chọn đúng chương trình giúp quá trình gia công được tổ chức theo trình tự phù hợp.
🔋 ĐỘNG CƠ FANUC VÀ KHẢ NĂNG TRUYỀN ĐỘNG
Hệ thống động cơ sử dụng nền tảng FANUC. Công suất động cơ trục chính được thiết lập ở mức cao để đáp ứng yêu cầu gia công phôi lớn.
⚙️ Động cơ trục chính
Động cơ trục chính có công suất 100 kW, cấu hình α100HVi x2.
Thông số này kết hợp với bàn máy lớn và tải phôi cao, phù hợp với các ứng dụng gia công cơ khí nặng.
🔄 Động cơ trục chính trực tiếp
Cấu hình VTL4500ATC+C-2R sử dụng động cơ trục chính trực tiếp 15/18 kW, model α15HVi.
📋 BẢNG THÔNG SỐ KỸ THUẬT
| Hạng mục | VTL4500ATC-2R | VTL4500ATC+C-2R |
|---|---|---|
| Đường kính bàn | Ø4500 mm | Ø4500 mm |
| Đường kính quay tối đa | Ø4800 mm | Ø4800 mm |
| Chiều cao quay tối đa | 1600 mm | 1600 mm |
| Khối lượng phôi tối đa | 35000 kg | 35000 kg |
| Hành trình trục X | X2: -700~1950 / X1: -50~2650 mm | X2: -700~1950 / X1: -50~2650 mm |
| Hành trình trục Z | 1500 mm | 1500 mm |
| Hành trình dọc Crossrail | 1000 mm | 1000 mm |
| Tốc độ trục chính – Thấp | 1~14 vòng/phút | 1~14 vòng/phút |
| Tốc độ trục chính – Cao | 14~60 vòng/phút | 14~60 vòng/phút |
| Tốc độ trục chính trực tiếp – Thấp | — | 1~1200 vòng/phút |
| Tốc độ trục chính trực tiếp – Cao | — | 1200~2400 vòng/phút |
| Di chuyển nhanh trục X | 6 m/phút | 6 m/phút |
| Di chuyển nhanh trục Z | 10 m/phút | 10 m/phút |
| Tốc độ nạp cắt | 1~2000 mm/phút | 1~2000 mm/phút |
| Số vị trí công cụ | 16x2 | 16x2 |
| Loại cán dụng cụ | 7/24 Côn BT-50 | 7/24 Côn BT-50 |
| Thời gian thay đổi công cụ | 60 giây | 60 giây |
| Bộ điều khiển FANUC | 31i | 31i |
| Động cơ trục chính | 100(α100HVi)x2 kW | 100(α100HVi)x2 kW |
| Động cơ trục chính trực tiếp | — | 15/18(α15HVi) kW |
🏭 ỨNG DỤNG TRONG GIA CÔNG CƠ KHÍ
🔩 Gia công chi tiết đường kính lớn
Với bàn Ø4500 mm và đường kính quay tối đa Ø4800 mm, thiết bị phù hợp cho các chi tiết có kích thước lớn. Không gian bàn rộng hỗ trợ bố trí phôi theo yêu cầu của nguyên công.
⚖️ Gia công phôi trọng lượng cao
Khả năng tải phôi tối đa 35000 kg giúp máy hướng đến các ứng dụng gia công chi tiết nặng. Đây là lựa chọn phù hợp cho các xưởng cần xử lý phôi có khối lượng lớn.
🔧 Gia công nhiều nguyên công
Hệ thống thay dao tự động 16x2 vị trí hỗ trợ chuẩn bị nhiều dụng cụ. Kết hợp cùng bộ điều khiển FANUC 31i, thiết bị có thể đáp ứng các quy trình gia công được lập trình theo từng chi tiết.
📞 LIÊN HỆ TƯ VẤN MÁY TIỆN CNC
Nếu bạn đang tìm thiết bị cho gia công chi tiết đường kính lớn hoặc phôi có trọng lượng cao, hãy liên hệ để được tư vấn cấu hình phù hợp.
Đội ngũ kỹ thuật có thể hỗ trợ trao đổi về hành trình, tốc độ trục chính, hệ thống thay dao và cấu hình động cơ trước khi lựa chọn máy.
