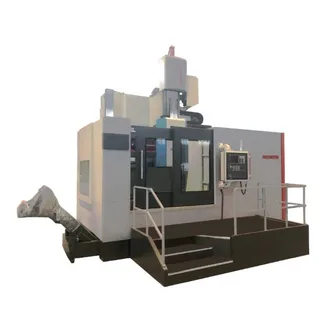

Máy tiện đứng CNC CK5116M
- Thương hiệu
- Hãng khác
- Bảo hành
- 12 tháng
Khu vực này chưa có chi nhánh còn hàng — chọn khu vực khác hoặc đặt hàng online.
Thông số kỹ thuật
| Thương hiệu | Hãng khác |
|---|---|
| Bảo hành | 12 tháng |
Đặc điểm nổi bật
Máy tiện CK5116M dùng CNC Siemens 840D, hành trình đầu dao 800mm và chiều cao bàn làm việc tối đa 1600mm.
Nội dung chính

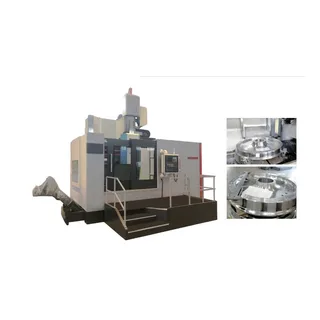

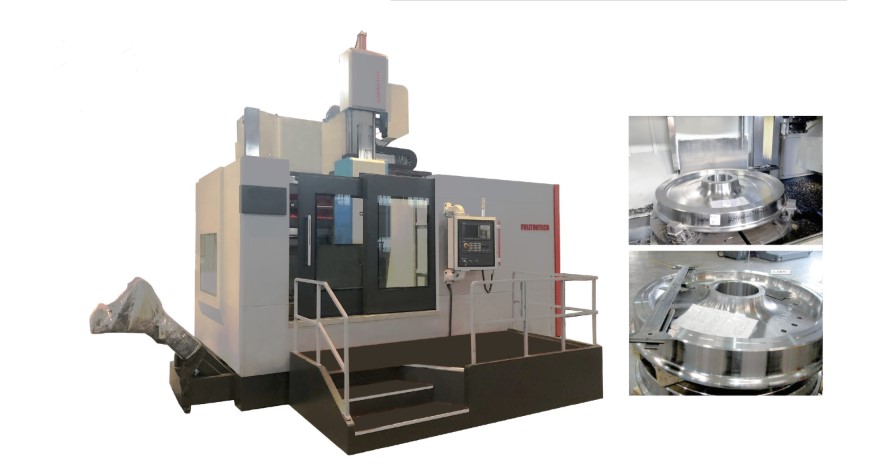

🏭 MÁY TIỆN ĐỨNG CNC CK5116M CHO CHI TIẾT ĐƯỜNG KÍNH LỚN
Máy tiện CK5116M được thiết kế cho nhu cầu gia công các chi tiết có kích thước lớn. Model có đường kính tối đa 1600mm và bàn làm việc đường kính 1400mm.
Tải trọng bàn tối đa đạt 12 tấn. Chiều cao bàn làm việc tối đa là 1600mm. Cấu hình này phù hợp với nhiều dạng phôi có kích thước và trọng lượng cao.
Đường kính tối đa 1600mm
Đường kính tối đa của CK5116M đạt 1600mm. Kích thước này phù hợp với các chi tiết dạng tròn có đường kính lớn.
Bàn làm việc có đường kính 1400mm. Không gian bàn hỗ trợ quá trình gá đặt và gia công phôi theo yêu cầu.
Bàn máy chịu tải đến 12 tấn
Tải trọng tối đa của bàn làm việc là 12 tấn. Thông số này đáp ứng nhu cầu xử lý nhiều loại phôi nặng.
Chiều cao bàn làm việc tối đa đạt 1600mm. Kích thước này tạo không gian cần thiết cho các chi tiết có chiều cao đáng kể.
⚙️ TỐC ĐỘ TRỤC VÀ HÀNH TRÌNH ĐẦU CÔNG CỤ
Máy tiện CK5116M có tốc độ trục trực tiếp từ 1–800 vòng/phút. Dải tốc độ cho phép lựa chọn chế độ quay theo từng công đoạn gia công.
Hành trình dọc của đầu công cụ đạt 800mm. Phạm vi di chuyển này phù hợp với kích thước làm việc của model.
Dải tốc độ trục 1–800 vòng/phút
Tốc độ trục trực tiếp nằm trong khoảng 1–800 vòng/phút. Dải tốc độ rộng giúp đáp ứng các yêu cầu gia công khác nhau.
Tốc độ có thể được lựa chọn tùy theo vật liệu, dụng cụ và điều kiện gia công. Điều này hỗ trợ kiểm soát quá trình vận hành trên các chi tiết lớn.
Hành trình đầu công cụ 800mm
Traverse thẳng dụng của đầu dụng cụ đạt 800mm. Hành trình này hỗ trợ đầu dao di chuyển trong vùng gia công theo phương dọc.
Quay ngang đầu công cụ của CK5116M là 850. Thông số này thuộc cấu hình chuyển động của đầu công cụ.
🔧 CẤU HÌNH RAM VÀ HỆ THỐNG ATC
CK5116M sử dụng một Ram CNC với ATC hoặc hai Ram CNC. Cấu hình Ram được thiết kế để đáp ứng các yêu cầu gia công khác nhau.
Một Ram CNC với ATC hoặc hai Ram CNC
Người dùng có thể lựa chọn cấu hình một Ram CNC kết hợp ATC hoặc hai Ram CNC. Đây là cấu hình chung trong dòng máy CK-M.
Tùy chọn ATC gồm 6 công cụ làm hỏng và 24 công cụ đánh máy. Trọng lượng tối đa của công cụ đạt 20kg.
Công cụ có trọng lượng tối đa 20kg
Giới hạn trọng lượng công cụ là 20kg. Thông số này giúp xác định loại dụng cụ phù hợp với hệ thống đầu công cụ.
📊 THÔNG SỐ KỸ THUẬT DÒNG CK-M
Kích thước và tải trọng bàn
| Thông số | Đơn vị | CK5116M | CK5123M | CK5240M | CK5263M |
|---|---|---|---|---|---|
| Đường kính tối đa | mm | 1600 | 2300 | 4000 | 6300 |
| Đường kính bàn làm việc | mm | 1400 | 1800 | 3600 | 4500 |
| Tối đa trọng lượng bàn làm việc | tấn | 12 | 12 | 40 | 60 |
| Tối đa chiều cao bàn làm việc | mm | 1600 | 2000 | 3150 | 4000 |
| Tối đa trọng lượng công cụ | kg | 20 | 20 | 20 | 20 |
Tốc độ trục và đầu công cụ
| Thông số | Đơn vị | CK5116M | CK5123M | CK5240M | CK5263M |
|---|---|---|---|---|---|
| Tốc độ trục trực tiếp | rpm | 1–800 | 1–800 | 1–800 | 1–800 |
| Quay ngang đầu công cụ | — | 850 | 1200 | 4100 | 3250 |
| Traverse thẳng dụng của đầu dụng cụ | mm | 800 | 1000 | 1600 | 2000 |
| Ram | — | Một Ram CNC với ATC hoặc Hai Ram CNC | Một Ram CNC với ATC hoặc Hai Ram CNC | Một Ram CNC với ATC hoặc Hai Ram CNC | Một Ram CNC với ATC hoặc Hai Ram CNC |
| Tùy chọn ATC | — | 6（công cụ làm hỏng）và 24（công cụ đánh máy） | 6（công cụ làm hỏng）và 24（công cụ đánh máy） | 6（công cụ làm hỏng）và 24（công cụ đánh máy） | 6（công cụ làm hỏng）và 24（công cụ đánh máy） |
Hệ thống CNC
| Thông số | CK5116M | CK5123M | CK5240M | CK5263M |
|---|---|---|---|---|
| Hệ thống CNC | Siemens 840D | Siemens 840D | Siemens 840D | Siemens 840D |
🎯 ĐIỀU KHIỂN CNC SIEMENS 840D
Máy tiện CK5116M sử dụng hệ thống CNC Siemens 840D. Hệ thống điều khiển hỗ trợ thiết lập và kiểm soát các chuyển động trong quá trình gia công.
Kiểm soát chuyển động máy
Siemens 840D cung cấp nền tảng điều khiển cho các chuyển động của máy CNC. Hệ thống phối hợp với cấu hình Ram và đầu công cụ trong quá trình vận hành.
Hỗ trợ gia công chi tiết lớn
Sự kết hợp giữa bàn 1400mm, đường kính tối đa 1600mm và tải trọng 12 tấn tạo nên cấu hình phù hợp cho nhóm chi tiết kích thước lớn.
🏗️ CK5116M TRONG DÒNG MÁY CK-M
So với CK5123M
CK5116M có đường kính tối đa 1600mm và bàn 1400mm. CK5123M có đường kính tối đa 2300mm và bàn 1800mm.
Cả hai model đều có tải trọng bàn tối đa 12 tấn. Tốc độ trục trực tiếp của hai model cũng nằm trong khoảng 1–800 vòng/phút.
So với CK5240M
CK5240M có đường kính tối đa 4000mm và bàn 3600mm. Tải trọng bàn đạt 40 tấn.
CK5116M có kích thước nhỏ hơn với đường kính tối đa 1600mm. Model phù hợp với các nhu cầu gia công ở quy mô vừa hơn trong dòng CK-M.
So với CK5263M
CK5263M có đường kính tối đa 6300mm, bàn 4500mm và tải trọng 60 tấn. Đây là cấu hình dành cho các chi tiết có kích thước và khối lượng rất lớn.
CK5116M có quy mô nhỏ hơn nhưng vẫn sở hữu tốc độ trục 1–800 vòng/phút và hệ thống CNC Siemens 840D.
🏭 ỨNG DỤNG CỦA MÁY TIỆN CK5116M
Gia công chi tiết đường kính lớn
CK5116M phù hợp với các chi tiết có đường kính tối đa 1600mm. Bàn làm việc 1400mm tạo không gian phù hợp cho quá trình gá đặt.
Gia công phôi nặng
Tải trọng bàn tối đa 12 tấn cho phép xử lý các phôi có trọng lượng cao. Đây là cấu hình phù hợp với nhiều ứng dụng gia công công nghiệp.
Gia công chi tiết có chiều cao lớn
Chiều cao bàn làm việc tối đa đạt 1600mm. Hành trình đầu công cụ 800mm hỗ trợ phạm vi gia công theo phương dọc.
📞 LIÊN HỆ TƯ VẤN MÁY CK5116M
Nếu bạn đang tìm máy tiện CNC cho chi tiết có kích thước lớn, hãy liên hệ để được tư vấn CK5116M. Đội ngũ kỹ thuật có thể hỗ trợ lựa chọn cấu hình Ram, ATC và phương án máy phù hợp với nhu cầu sản xuất.
