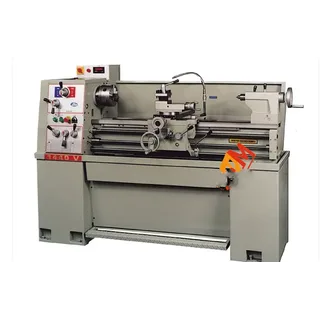

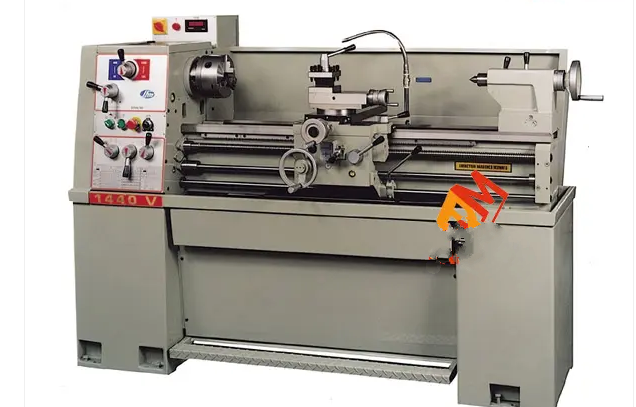

Máy tiện để bàn Gosan 1440SV

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số kỹ thuật:Model1430/ 1430SV/ 1430SL1440/ 1440SV/ 1440SLKhả năng gia côngĐường kính tiện qua băng356mm 14inĐường kính tiện qua bàn220mm 8-5/8inChiều cao tâm178mm7inKhoảng chống tâm750mm 30in1000mm 40inBăng máyChiều rộng băng máy206mm 8-1

Thông số kỹ thuật:

Model	1430/ 1430SV/ 1430SL	1440/ 1440SV/ 1440SL
Khả năng gia công
Đường kính tiện qua băng	356mm 14in
Đường kính tiện qua bàn	220mm 8-5/8in
Chiều cao tâm	178mm7in
Khoảng chống tâm	750mm 30in	1000mm 40in
*Băng máy*
Chiều rộng băng máy	206mm 8-1/2in
Chiều dài băng máy	1430mm 56in	1680 66in
Khả năng tiện qua hầu	515mm 20in
Chiều dài hầu	240mm 9-7/16in
Chiều rộng phía trước mâm cặp	146mm 5-3/4in
*Trục chính*
Mũi trục chính	D1-4 CAMLOCK
Lỗ trục chính	38mm 1-1/2in
Độ côn trục chính	M.T.#5
Số cấp tốc độ	8 steps or 16 steps (for 2 speed motor) 2 steps for Variable speed change SV type
Tốc độ trục chính	90-1800 RPM or 45-1800 RPM 30-2200 RPM for Variable speed change SV type
*Bàn xe dao*
Hành trình dịch bàn trượt dọc	167mm 6-5/8in
Hành trình dịch bàn trượt trên	101mm 4in
Kích thước dao tiện	22mm 7/8in
*Ụ động*
Hành trình nòng ụ động	120mm 4-3/4in
Độ côn nòng ụ động	M.T.#3
Đường kính nòng ụ động	Dia. 45mm 1-3/4in
Tiện ren
Kích thước trục vít me	Dia. 22mmPitch 4mm Dia. 7/8in8T.P.I.(4T.P.I.)
Tiện ren hệ Inch	4-56TPI(28Nos) for metric system 4-112mm(40Nos) for inch system 4-72TPI(39Nos) for SL type
Tiện ren hệ Mét	0.5-7.0mm(37Nos) for metric system 0.45-7.5mm(22Nos) for Inch system 0.2-7.0mm(34Nos) for SL type
Tiện trơn
Đường kính trục trơn	Dia. 19mm 3/4in
Tốc độ ăn dao theo chiều dọc	(42) 0.034-0.41mm/rev. for metric system (40)0.0012-0.0294 in/rev. for Inch system (24)0.037-0.5mm/rev. for SL type
Tốc độ ăn dao theo chiều ngang	(42) 0.017-0.20mm/rev. for metric system (40)0.0003-0.0100 in/rev. for Inch system (24)0.018-0.25mm/rev. for SL type
Động cơ
Động cơ chính	3HP 2.2KW
Động cơ bơm làm mát	1/8HP 0.175KW
Trọng lượng máy	700kgs	750kgs
