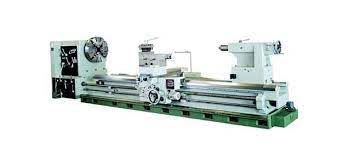

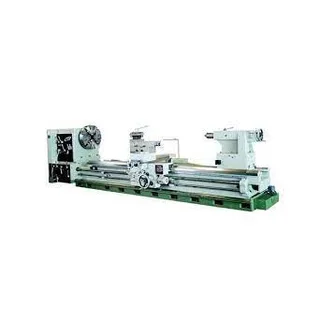

Máy tiện Đài Loan DY-1500G

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số kỹ thuật Máy tiện Đài Loan DY-1200G:ModelDY-1200GDY-1300GDY-1400GDY-1500GKhả năng gia côngĐường kính tiện qua bàn xe dao1200 mm1300 mm1400 mm1500 mmĐường kính tiện qua băng830 mm930 mm1030 mm1130 mmĐường kính tiện qua hầu1700×750 mm1800×750

Thông số kỹ thuật Máy tiện Đài Loan DY-1200G:

Model	DY-1200G	DY-1300G	DY-1400G	DY-1500G
Khả năng gia công
Đường kính tiện qua bàn xe dao	1200 mm	1300 mm	1400 mm	1500 mm
Đường kính tiện qua băng	830 mm	930 mm	1030 mm	1130 mm
Đường kính tiện qua hầu	1700×750 mm	1800×750 mm	1900×750 mm	2000×750 mm
Chiều cao tâm	600 mm	650 mm	700 mm	750 mm
Khoảng cách chống tâm	1500/2000/2500/3000/4000/5000/6000/7000/8000/9000/ 10000/11000/12000/13000/14000/15000/16000/17000/ 18000/19000/20000/21000/22000/23000/24000/25000 mm
Chiều rộng băng máy	692 mm
Trục chính
Mũi trục chính	ISO A2-11 / A2-15 / A2-20 / A2-28
Lỗ trục chính	153mm(STA.) / 230mm(OPT.) / 310 / 360mm(OPT.) / 410mm(OPT.)
Tốc độ trục chính	3~420rpm
Số cấp tốc độ	12 steps
Tiện ren, tiện trơn
Trục vít me	Ø58 mm. 2T.P.I. or 12 pitch
Khả năng gia công theo chiều dọc	0.0100 ~ 1.4145 mm/rev
Khả năng gia công theo chiều ngang	0.0102 ~ 0.5735 mm/rev
Khả năng tiện ren hệ Inch	35 Kinds, 1 ~ 59 T.P.I
Khả năng tiện ren hệ Mét	34 kinds, 0.5~18 mm
Bàn xe dao
Hành trình bàn trượt ngang	750 mm
Hành trình bàn trượt trên	350 mm
Ụ động
Hành trình nòng ụ động	350 mm
Đường kính nòng ụ động	125mm / 180mm (OPT.)
Độ côn	MT#6
Động cơ
Động cơ chính	40HP x 4P / 50HP x 4P(OPT.)
Động cơ ăn dao nhanh	1/2 HP
Động cơ bơm làm mát	1/2 HP
Kích thước, trọng lượng
Chiều dài	4000/4500/5000/5500/6500/7500/8500/9500/10500/11500/ 12500/13500/14500/15500/ 16500/17500/18500/19500/ 20500/21500/22500/23500/24500/25500/26500/27500 mm
Chiều rộng	2100 mm
Chiều cao	2000 mm	2100 mm	2200 mm	2300 mm
Trọng lượng	8750/9500/10250/11000/12500/14000/15500/17000/18500/ 20000/21500/23000/24500/26000/27500/29000/30500/32000/ 33500/35000/36500/38000/39500/41000/42500/44000 Kg
