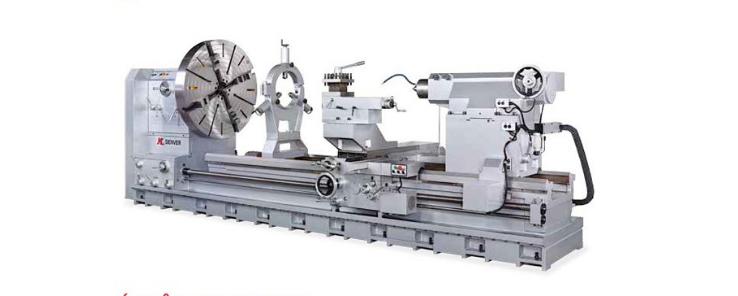

Máy tiện Cỡ lớn Denver HK-2000

Model / Bề rộng băng máy 32" (810)

HK-960, HK-1120, HK-1220-2000

Model

1500

2000

3000

Khả năng gia công

Đường kính qua băng

960 (37 .8") 1120 (44")
1220 (48") ~ 2000 (78.7")

Đường kính tiện qua bàn trượt ngang

550 (21.65") 710 (27.95")
810 (31.89") ~ 1590 (62.6")

Đường kính tiện qua hầu máy

1240 (48.82") 1400 (55.11")
1500 (59.06") ~ 2280 (89.76")

Khoảng cách giữa 2 tâm

1500 (59")

2000 (80")

3000 (120")

Băng máy

Chiều cao từ sàn tới tâm trục chính

HK-960

1165 (45,87")

HK-1120

1245 (49,02")

Bề rộng băng máy

810 (32")

Bề rộng hầu máy
(Mặt cuối trục chính)

370 (14.57") đường kính tiện thực tế thay đổi theo cỡ mâm cặp

Chiều dài băng máy

3960 (155,91")

4460 (175,6")

5460 (215")

Ụ trước

Đường kính lỗ trục chính

ø152 (6")

Tùy chọn: 230 (9")

Tùy chọn: 255 (10")

Tùy chọn: 305 (12")

Tùy chọn: 380 (15")

Mũi trục chính

A2-11
tùy chọn: A2-15

A2-15
tùy chọn: A2-20

A2-15
tùy chọn: A2-20

A2-20

A2-20

Số cấp tốc độ trục chính

16 cấp

12 cấp

12 cấp

12 cấp

12 cấp

Dải tốc độ trục chính

4- 420 vòng/phút

8- 291 vòng/phút

8- 291 vòng/phút

7-264 vòng/phút

7-264 vòng/phút

Bàn xe dao

Bề rộng bàn xe dao

880 (34,65")

Hành trình bàn trượt ngang

600 (23,62")

Hành trình bàn gá dao

400 (15,75")

Kích thước cắt lớn nhất

40 x 40 (1.57"x1.57")

Ụ sau

Đường kính lỗ ụ sau

Ø200 (7.88")

Hành trình ống lót ụ sau

300 (11,8")

Độ côn ống lót ụ sau

MT 6

Chuyển động

Chuyển động thân ụ sau: kiểu điều khiển điện (động cơ: 1/2 HP) /
Chuyển động ống lót: thủ công / tùy chọn: kiểu điều khiển điện / động cơ: 1/4 HP

Bước tiến

Đường kính trục truyền động ăn dao

32 (1,26")

Dải thông số ăn dao dọc

0.072 - 8.680 mm / vòng

Dải thông số ăn dao ngang

0.036 - 4.34 mm / vòng

Động cơ

Động cơ trục chính

20HP (15KW) đối với HF-2000~5000
30HP (22.5KW) đối với HL-6000~8000
tùy chọn: 30HP (22.5KW) / 40HP (30KW) / 50HP (37.5KW)

Động cơ bơm tưới nguội(tùy chọn)

1/8 HP (0.1kw)

Động cơ bơm tốc độ cao

1HP (0.75kw)
