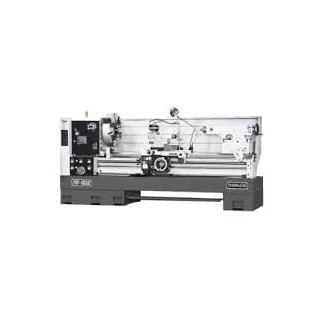

Máy tiện cơ Đài Loan TAKANG TK-840N

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số kỹ thuật máy tiện cơ Đài Loan TAKANG 770N/840NThông Số/Kiểu MáyTK-770NTK-840NKhả năng làm việc chungĐường kính tiện qua băng, mm770840Chiều cao tâm sản phẩm, mm385420Đường kính tiện qua khe hở băng máy lớn nhất, mm950 Opt1,020 OptĐường kính

Thông số kỹ thuật máy tiện cơ Đài Loan TAKANG 770N/840N

Thông Số/Kiểu Máy		TK-770N		TK-840N
Khả năng làm việc chung	Đường kính tiện qua băng, mm	770		840
	Chiều cao tâm sản phẩm, mm	385		420
	Đường kính tiện qua khe hở băng máy lớn nhất, mm	950 Opt		1,020 Opt
	Đường kính tiện qua bàn xe dao lớn nhất,mm	500		570
	Khoảng chống tâm, mm	1,600 / 2,100 / 3, 100 / 4,100 / 5,100 / 6, 100
Trục chính	Nắp trục chính	A2-11		A2-11		A2-15
	Doa lỗ trục chính, mm	105	153	105	153	230
	Tốc độ trục chính, vòng/phút (18 bước)	23-1,293	13-690	23-1,293	13-690	5-440
Bàn xe dao	Hành trình trượt ngang	450
	Hành trình bàn dao chữ thập	250
Ụ sau	Đường kính trục chính ụ sau	105
	Hành trình trục chính ụ sau	220
	Côn trục chính ụ sau	MT 5
Băng	Bề rộng băng	450
Bước ren	Trục vít me	2 TPI or 12mm / pitch
	Bước ren vít chính	0.8 – 14 mm / pitch (65 kinds)
	Inch dải ren	2 – 28TPI (36 kinds)
	Module bước ren	0.5 – 7M (22 kinds)
	DP bước ren	4 – 56TPI (36 kinds)
Lượng chạy dao	Chạy dao dọc, mm/rev.	0.05 – 0.70
	Chạy dao ngang, mm/rev.	0.025 – 0.35
Động cơ	Động cơ trục chính, HP	15 / 20, Opt		15 / 20 or 25, Opt
	Tốc độ động cơ, HP	1/4
	Động cơ bơm chất làm nguội, HP	1/8
Khối lượng máy	Khối lượng tịnh (kg)	3, 350/ 3,600/ 4,100/ 4, 600/ 5,100/ 5, 700		3, 450/ 3,700/ 4,200/ 4, 700/ 5,200/ 5, 800
