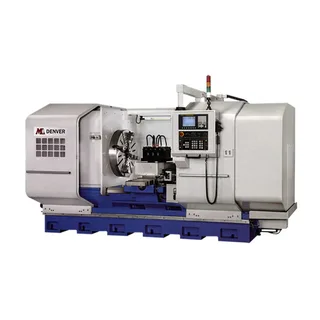

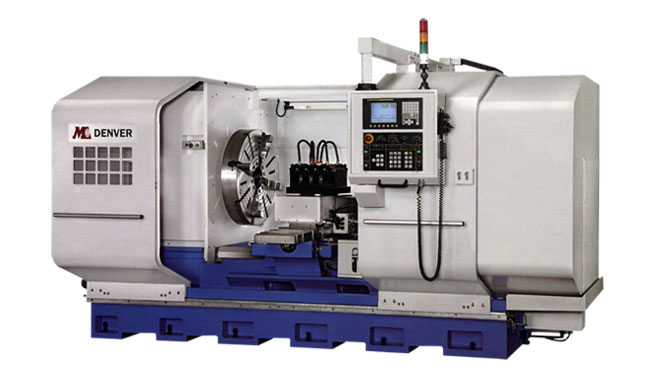

Máy tiện CNC vạn năng DENVER DL-660

Đặc điểm nổi bật

ĐẶC ĐIỂM KỸ THUẬTDLMỤC660 / 760MẪU1000150020003000KHẢ NĂNGĐường kính tiện qua băng660(26″) / 760 (29.92″)Đường kính tiện qua bàn dao400 (15.75″) / 500 (19.69″)Chiều dài chống tâm1000 (39.37″)1500 (59.06″)2000 (78.74″)3000 (118″)Bề rộng băng420 (16.54

ĐẶC ĐIỂM KỸ THUẬT		DL
MỤC		660 / 760
MẪU		1000	1500	2000		3000
KHẢ NĂNG	Đường kính tiện qua băng	660(26″) / 760 (29.92″)
	Đường kính tiện qua bàn dao	400 (15.75″) / 500 (19.69″)
	Chiều dài chống tâm	1000 (39.37″)	1500 (59.06″)	2000 (78.74″)		3000 (118″)
	Bề rộng băng	420 (16.54″)
	Spindle end face to gap	300 ( 11.8″)
	Chiều dài băng	2640 (103.94″)	3140 (123.62″)	3640 (143.3″)		4640 (182.68″)
ĐẦU MÁY	Đầu trục chính	105 (4.13″)
	Côn trục chính	MT 5
	Đầu trục chính	A2-8
	Tốc độ trục chính	20-1500rpm * Thay đổi tuỳ thuộc vào sức ngựa của động cơ.
	Số cấp tốc độ trục chính	4 cấp
HÀNH TRÌNH	Hành trình trục X (hành trình ngang đài dao)	Manual 4-way (Opt.) OP- H4 – 380 (14.96″ ) / V8- 310 (12.2″ ) / VDI-40 –285 (11.22″) * Thay đổi tuỳ thuộc vào trụ .
	Hành trình trục Z ( Hành trình dọc)	1000 (39.37″)	1500 (59.06″)		2000 (78.74″)	3000 (118″)
		*Thay đổi tuỳ thuộc vào trụ、mâm cặp hoặc ụ sau
	Đường kính vít trục X	25 mm , pitch 5 mm
	Đường kính vít trục Z	50 mm , pitch 10 mm
FEED	Tốc độ ăn dao trục X	5000 mm/min (196.85″ /min)
	Tốc độ ăn dao trục Z	7500 mm/min (295.28″ /min)
	Tốc độ dao cắt trục X	0-3000 mm/min (118.11″ /min)
	Tốc độ dao cắt trục Z	0-5000 mm/min (196.85″ /min)
TURRET	Tool station	manual 4 way (Opt.)( OP- H4 / V8 / VDI-40 )
	Size of external turning	25×25 (0.98″ x0.98″) (Opt.) ( OP-32 x 32 (1.23″X1.23″) )
	Đường kính lỗ khoan	40 ( 1.57″ )
Ụ SAU	Đường kính ống	105 (4.13″)
	Hành trình ống	180 (7.09″)
	Độ côn của tâm	MT 5
ĐỘNG CƠ	Động cơ trục chính	7.5kw ( 10 HP ) , 30 min/cont.
	Động cơ servo trục X	1.3 kw ( 1.73 HP)
	Động cơ servo g trục Z	2.2 kw (2.93 HP)
	Động cơ bơm nước thuỷ lực	1.5 kw ( 2 HP)
	Động cơ bơm nước làm mát	0.75 kw(1HP )
