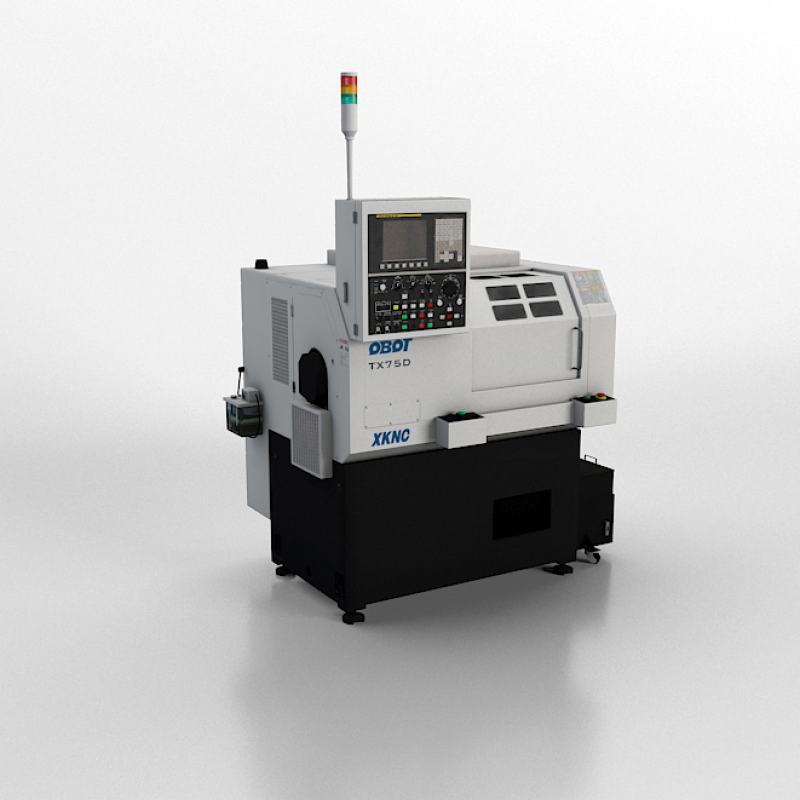

Máy tiện CNC Trung Quốc - XKNC TX85D

THÔNG SỐ KỸ THUẬT MÁY

Model

TX85

TX85D

Công suất

Đường kính gia công lớn nhất

（Mâm cặp gia công）

Ф110mm

Đường kính gia công qua lỗ

Ф42mm

Chiều dài gia công lớn nhất（

180mm

Trục chính

Tốc độ trục chính

Tối đa 5000 vòng / phút

Thông qua đường kính lỗ

Ф43mm

Số dải tốc độ

Không ngừng（S hướng dẫn）

Chiều cao từ sàn đến tâm trục chính

1053mm

Di chuyển nhanh chóng

Dichuyển nhanh theo trục X

15 phút / phút

Dichuyển nhanh theo trục Z

15 phút / phút

Thápdao

Số công cụ

12

12

Dao dĩa

槽 刀 盘

VDI刀

Tốc độ quay

Tốc độ tối đa

-

Tối đa 6.000 vòng / phút

Hành trình

Hànhtrình trục X

125mm

Z TrụcZ

305mm（Collet）/ 260mm（Chuck）

260mm（Collet）/ 215mm（Chuck）

Phạm vi điều chỉnh của giá đỡ phía sau

125mm

Hành trình trục sau

45mm

Động cơ

Động cơ servo trục chính

7,5 / 11KW

（X / Z）Động cơ servo

1,2KW

Động cơ điện ổ dao

-

1,5 / 2,2KW

Công suất động cơ chỉ số đài dao

1,2KW

Vv

Công suất điện cần thiết

15KVA，200V±10%，50Hz

Diện tíchsàn

1900 * 1500 * 1960mm

Khối lượng máy

2600kg

(2)THÔNG SỐ KỸ THUẬT CỦAĐƠN VỊCNC

Model

TX85

TX85D

Bộ phận điều khiển

FANUC 0i TF

Trục điều khiển

2 (X / Z), Đồng thời kiểm soát, 1axis ở chế độ bằng tay

Hệ thống đầu vào

Nhậpliệu bằng bàn phímMDI、kết hợp sử dụng lập trình tuyệt đối / gia tăng

Độ dài lưu trữ chương trình

512 KB

Chức năng nội suy

Nội suy tuyến tính、nội suy hình chóp、nội suy cung tròn、nội suy luồng

Sai số nhỏ nhất

0,0001 mm

Bước tiến nhỏ nhất

trục X

0,0005 mm

trục Z.

0,001 mm

Cs trục

-

0,0001

Bước tiến dao

1～10000 mm / phút

Phầnbùdao

64

Phầnbùdao

Hình học

& plusmn; 99999.9999

& plusmn; 9,9999

Các chức năng phụ trợ

M2、S4、T4

Số lượng chương trình có thể đăng ký

400

Nguồn cấp dữ liệu tay cầm

0,5 / 0,1 / 0,01 / 0,001 mm

Thời gian dừng

0～99999,999秒

Tốc độ ghi đè nguồn cấp dữ liệu

0～150％

Ghiđè ngang nhanh

F0、25、50、100％

Giao diện đầu vào / đầu ra

RS232C / CF / USB /

Ngôn ngữ hiển thị

中文 、 英语 、 日语Tiếng Trung、Tiếng Anh、Tiếng Nhật（十五 种 可选）
