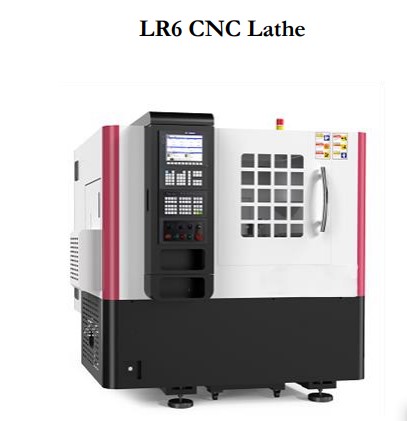

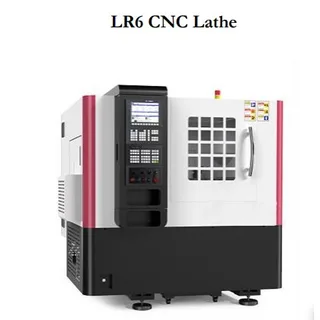

Máy tiện CNC Trung Quốc RL6

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số kỹ thuật của máy tiện CNC Trung Quốc RL6Model RL6Đơn vịThông số kỹ thuậtĐường kính tiện lớn nhất qua băngmm320Chiều dài cắt lớn nhấtmm150Đường kính tiện lớn nhất qua đài daomm110Loại trục chính A2-6Lỗ trục chính lớn nhất có thể đưa vật

Thông số kỹ thuật của máy tiện CNC Trung Quốc RL6

Model RL6			Đơn vị	Thông số kỹ thuật
Đường kính tiện lớn nhất qua băng			mm	320
Chiều dài cắt lớn nhất			mm	150
Đường kính tiện lớn nhất qua đài dao			mm	110
Loại trục chính				A2-6
Lỗ trục chính lớn nhất có thể đưa vật qua			mm	45
Hộp số	Tốc độ trục chính		r/min	60～4000
	Công suất đầu ra trục chính		kW	4
Mâm cặp	Đường kính mâm cặp		mm	8 hollow
Tốc độ tiến nhanh trục X			m/min	18 (6NM)
Tốc độ tiến nhanh trục Z			m/min	18 (6NM)
Hành trình trục X			mm	300
Hành trình trục Z			mm	280
Loại đài dao				Gang tool post
Kích thước dao cụ		Cán dao thường	Mm	20×20
		Cán doa	Mm	Ф20
Công suất bơm làm mát			W	210
Tổng công suất			KVA	7.68
Trọng lượng của máy			kg	1850
Kích thước tổng thể bên ngoài			mm	1670×1450×1630

Bảng kiểm tra độ chính xác của máy

Loại test		Độ chính xác xuất xưởng
Tiêu chuẩn độ chính xác máy		IT6-7
Độ tròn của phôi sau khi gia công		0.004mm/Ф30
Độ trụ của phôi sau khi gia công		0.012mm/Ф30
Độ nhám bề mặt của phôi sau khi xử lý		Ra1.6μm
Độ chính xác định vị	X axis	0.010mm
	Z axis	0.016mm
Độ chính xác lặp lại	X axis	0.004mm
	Z axis	0.006mm
