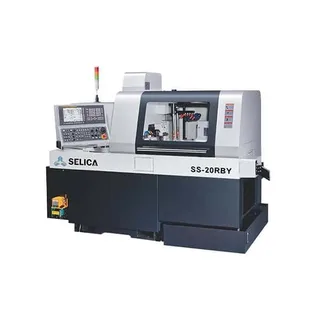

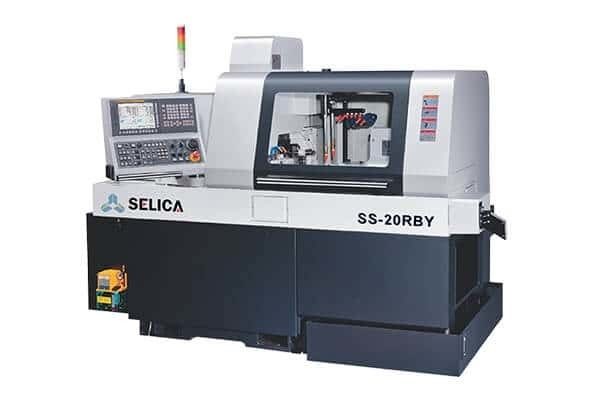

Máy tiện CNC SS20RBY

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Mô hìnhĐơn vịSS-20RBSS-20RBYTối đaquay dia.trục chínhmm20Tối đaquay dia.trục chính phụmm20Tối đachiều dài quay (ống dẫn hướng quay)mm250190250190Tối đachiều dài quay (ống lót không dẫn hướng)mm-50-50Tối đachiều dài quay (ống dẫn hướng cố định

Mô hình	Đơn vị	SS-20RB		SS-20RBY
Tối đaquay dia.trục chính	mm	20
Tối đaquay dia.trục chính phụ	mm	20
Tối đachiều dài quay (ống dẫn hướng quay)	mm	250	190	250	190
Tối đachiều dài quay (ống lót không dẫn hướng)	mm	-	50	-	50
Tối đachiều dài quay (ống dẫn hướng cố định)	mm	280	220	280	220
Tối đakhả năng khoan / khai thác của trục chính	mm	Ø10 / M8
Tối đakhả năng khoan / khai thác của trục chính phụ	mm	Ø8 / M8
Tối đacông suất khoan / khai thác chéo	mm	Ø8 / M6
Giá đỡ công cụ OD	chiếc	6 / □ 12mm
Người giữ công cụ ID	chiếc	4 / Ø22mm
Giá đỡ dụng cụ trực tiếp chéo trục chính	chiếc	5 / ER-16
Giá đỡ dụng cụ trực tiếp mặt trục chính phụ	chiếc	4		số 8
Số lượng điều khiển trục	chiếc	7		số 8
Trục chính / phụ trục chính	mm	Ø26,6
Tối đa trục chính / trục phụ.tốc độ	vòng / phút	10000/8000
Di chuyển nhanh X1 / Z1 / Y1 / X2 / Z2 / Y2	m / phút	24
Tối đa khoan ngang trục chính.tốc độ	vòng / phút	8000
Động cơ điều khiển chéo trục chính	kw	1,2
Động cơ điều khiển mặt trục chính phụ	kw	0,5		0,75
Tối đa khoan mặt trục chính phụ.tốc độ	kw	8000
Động cơ trục chính	kw	2,2 / 3,7
Động cơ trục chính phụ	kw	2,2 / 3,7
Động cơ X1 / Z1 / Y1	kw	0,75
Động cơ X2 / Z2	kw	0,5
Động cơ Y2	kw	-		0,5
Động cơ bơm nước làm mát	kw	2.3
Yêu cầu điện năng	kva	20
Khả năng bôi trơn	L	2
Dung tích két làm mát	L	220 (100%)
Kích thước máy (LxWxH)	mm	2846 x 1284 x 2024
Cân nặng	Kilôgam	2670		2700
