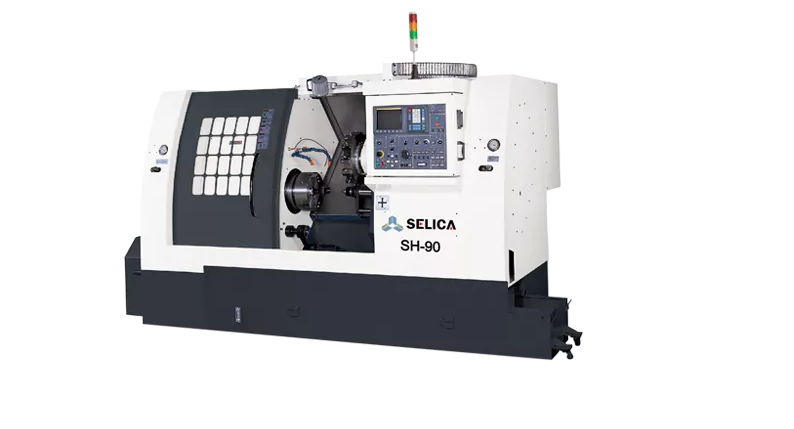

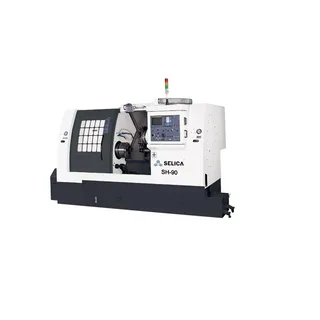

Máy tiện CNC SH-75

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Người mẫuĐơn vịSH-75/90SH-75L/90LSH-75M/90MSH-75ML/90MLtối đa.lung lay trên giườngmmØ670Ø670Ø670Ø670tối đa.đường kính quaymmØ520Ø520Ø400Ø400tối đa.chiều dài quaymm61011005401100Trục chính tối đacông suất thanhmmØ73 / Ø89Ø73 / Ø89Đường kính lỗ trục

Người mẫu	Đơn vị	SH-75/90	SH-75L/90L	SH-75M/90M	SH-75ML/90ML
tối đa.lung lay trên giường	mm	Ø670	Ø670	Ø670	Ø670
tối đa.đường kính quay	mm	Ø520	Ø520	Ø400	Ø400
tối đa.chiều dài quay	mm	610	1100	540	1100
Trục chính tối đacông suất thanh	mm	Ø73 / Ø89		Ø73 / Ø89
Đường kính lỗ trục chính	mm	Ø87 / Ø102		Ø87 / Ø102
mũi trục chính		A2-8		A2-8
Phạm vi tốc độ trục chính	vòng/phút	45~3000		45~3000
động cơ trục chính	kw	18,5 / 22		18,5 / 22
Số trạm công cụ		10/12	10/12	12
tối đa.hành trình trục X	mm	270		270
tối đa.hành trình trục Z	mm	650	1150	550	1050
Trục X ngang nhanh	mét/phút	16		16
Trục Z ngang nhanh	mét/phút	20		20
Máy thiết kế nghiêng	độ	45˚		45˚
loại đường trượt		đường dẫn vuông		đường dẫn vuông
ụ côn		MT5		MT5
Mâm cặp thủy lực trục chính	inch	10" / 12"		10" / 12"
Đường kính dụng cụ tiện	mm	□32		□32
Đường kính dụng cụ doa	mm	Ø50		VDI 50
Công suất động cơ công cụ điều khiển / 30 phút	kw	-		7,5
Động cơ bơm thủy lực	kw	1,5		1,5
động cơ bôi trơn	w	75		75
Yêu cầu năng lượng	kva	44		56/62
Dung tích bình làm mát	L	190		190
Kích thước máy (LxWxH)	mm	3209x1990x2200	3965x1990x2200	3290x1990x2200	3965x1990x2200
Cân nặng	Kilôgam	6350/6380	7510/7530	6400/6430	7560/7590
